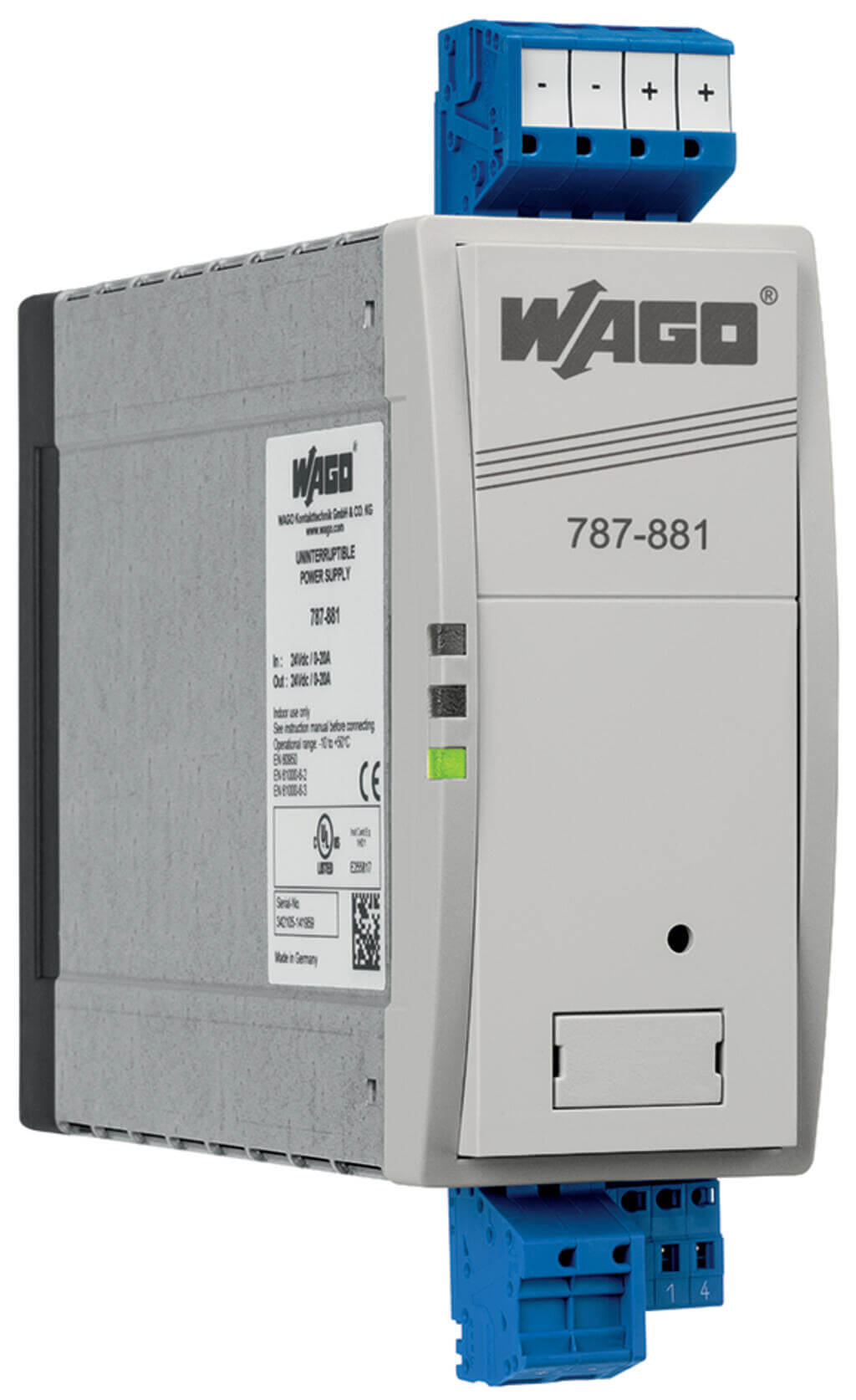

WAGO 787-881 Kapazitives Puffermodul für USV, DC 24V, 20A
• WAGO 787-881 Kapazitives Puffermodul für USV, DC 24V, 20A
• Kapazitives Puffermodul zur Überbrückung kurzzeitiger Spannungseinbrüche oder Lastschwankungen
• Zum Aufbau einer unterbrechungsfreien Stromversorgung
• Interne Diode zwischen Ein- und Ausgang, dadurch Betrieb mit entkoppeltem Ausgang möglich
• Einfache Parallelschaltung von Modulen zur Verlängerung der Pufferzeit oder Erhöhung des Pufferstroms möglich
• Potentialfreier Kontakt zur Überwachung des Ladezustands
• WAGO 787-881 ist ein kapazitives Puffermodul und überbrückt innerhalb einer unterbrechungsfreien 24-V-Stromversorgung kurzzeitige Spannungseinbrüche oder Lastschwankungen. Ein- und Ausgangsspannung liegen bei DC 24 V, der Ausgangsstrom beträgt bis zu 20 A, die Pufferzeit reicht von 0,17 bis 16,5 s. Eine interne Diode entkoppelt den Ausgang, ein potentialfreier Kontakt meldet den Ladezustand, mehrere Module sind zur Verlängerung der Pufferzeit parallel schaltbar.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-881
EAN Nummer: 4045454909826
Produkttyp: Kapazitives Puffermodul
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 24 V
Eingangsspannungsbereich (Eingang): DC 20 … 30 V
Nennnetzfrequenz-Bereich (Eingang): 0 Hz
Eingangsstrom Ie (Eingang): max. 0,06 A (Leerlauf); max. 1 A (Ladevorgang); max. 22 A
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V
Ausgangsspannungsbereich (Ausgang): U e - DC 1 V (im Nennbetrieb); DC 20,4 … 24 V (im Pufferbetrieb)
Ausgangsnennstrom Ia Nenn (Ausgang): 20 A
Strombegrenzung (Ausgang): 1,1 x Ia Nenn typ.
Pufferzeit (Energiespeicher): 0,17 … 16,5 s je nach Laststrom und Zuschaltschwelle
Zuschaltschwelle (Energiespeicher): DC 20 … 24 V (einstellbar)
Speichertyp (Energiespeicher): Supercaps
Ladezeit typ. (Energiespeicher): 5 min

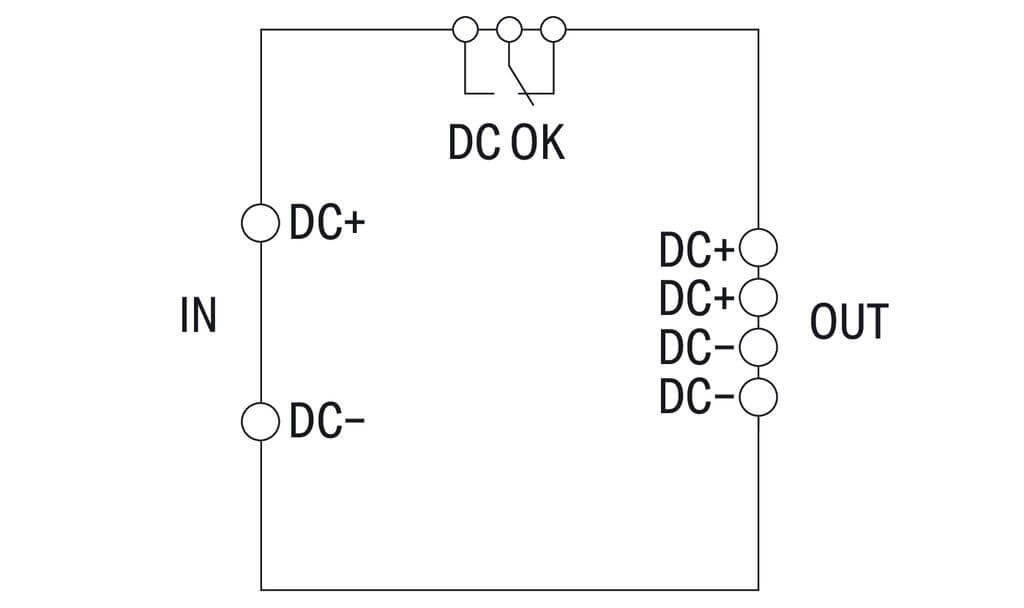

Signalisierung (Signalisierung und Kommunikation): 1 x LED DC OK (grün); 1 x LED Charge (gelb); 1 x LED DC not OK (rot); 1 x potentialfreier Relaiskontakt (max. DC 30 V; 1 A)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a > 20 V); LED gelb (Aufladung); LED rot (U a < 20 V)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 1,5 W; max. 15 W (Nennlast)
Anschlussdaten
Anschlusstyp (Anschluss 1): Eingang/Ausgang
Anschlusstechnik (Anschluss 1): CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Feindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Abisolierlänge (Anschluss 1): 13 … 15 mm
Anschlusstyp (Anschluss 2): Relais
Anschlusstechnik (Anschluss 2): CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 2): 8 … 9 mm
Sicherheit und Schutz
Isolationsspannung (Klemmen - Gehäuse): 0.5 kVDC
Schutzklasse: III
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Verpolungsschutz: Ja
Rückeinspeisungsfestigkeit: max. 35 VDC
Verschmutzungsgrad: 2
Parallelschaltbar: Ja
Reihenschaltbar: Nein
MTBF: typ. 87.600 h (bei 25 °C); typ. 30.500 h (bei 40 °C)
Materialien & Maße
Breite: 57 mm
Höhe: 181 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 179 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Brandlast: 0,432 MJ
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -10 … +50 °C
Umgebungstemperatur (Lagerung): -10 … +60 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Normen und Bestimmungen
Normen/Bestimmungen: EN 60950 (Einrichtungen der Informationstechnik - Sicherheit); EN 61000-6-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnorm Störfestigkeit für Industriebereiche); EN 61000-6-3 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnorm Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe)
• Kapazitives Puffermodul zur Überbrückung kurzzeitiger Spannungseinbrüche oder Lastschwankungen
• Zum Aufbau einer unterbrechungsfreien Stromversorgung
• Interne Diode zwischen Ein- und Ausgang, dadurch Betrieb mit entkoppeltem Ausgang möglich
• Einfache Parallelschaltung von Modulen zur Verlängerung der Pufferzeit oder Erhöhung des Pufferstroms möglich
• Potentialfreier Kontakt zur Überwachung des Ladezustands
• WAGO 787-881 ist ein kapazitives Puffermodul und überbrückt innerhalb einer unterbrechungsfreien 24-V-Stromversorgung kurzzeitige Spannungseinbrüche oder Lastschwankungen. Ein- und Ausgangsspannung liegen bei DC 24 V, der Ausgangsstrom beträgt bis zu 20 A, die Pufferzeit reicht von 0,17 bis 16,5 s. Eine interne Diode entkoppelt den Ausgang, ein potentialfreier Kontakt meldet den Ladezustand, mehrere Module sind zur Verlängerung der Pufferzeit parallel schaltbar.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-881
EAN Nummer: 4045454909826
Produkttyp: Kapazitives Puffermodul
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 24 V
Eingangsspannungsbereich (Eingang): DC 20 … 30 V
Nennnetzfrequenz-Bereich (Eingang): 0 Hz
Eingangsstrom Ie (Eingang): max. 0,06 A (Leerlauf); max. 1 A (Ladevorgang); max. 22 A
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V
Ausgangsspannungsbereich (Ausgang): U e - DC 1 V (im Nennbetrieb); DC 20,4 … 24 V (im Pufferbetrieb)
Ausgangsnennstrom Ia Nenn (Ausgang): 20 A
Strombegrenzung (Ausgang): 1,1 x Ia Nenn typ.
Pufferzeit (Energiespeicher): 0,17 … 16,5 s je nach Laststrom und Zuschaltschwelle
Zuschaltschwelle (Energiespeicher): DC 20 … 24 V (einstellbar)
Speichertyp (Energiespeicher): Supercaps
Ladezeit typ. (Energiespeicher): 5 min
Signalisierung (Signalisierung und Kommunikation): 1 x LED DC OK (grün); 1 x LED Charge (gelb); 1 x LED DC not OK (rot); 1 x potentialfreier Relaiskontakt (max. DC 30 V; 1 A)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a > 20 V); LED gelb (Aufladung); LED rot (U a < 20 V)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 1,5 W; max. 15 W (Nennlast)
Anschlussdaten
Anschlusstyp (Anschluss 1): Eingang/Ausgang
Anschlusstechnik (Anschluss 1): CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Feindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Abisolierlänge (Anschluss 1): 13 … 15 mm
Anschlusstyp (Anschluss 2): Relais
Anschlusstechnik (Anschluss 2): CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 2): 8 … 9 mm
Sicherheit und Schutz
Isolationsspannung (Klemmen - Gehäuse): 0.5 kVDC
Schutzklasse: III
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Verpolungsschutz: Ja
Rückeinspeisungsfestigkeit: max. 35 VDC
Verschmutzungsgrad: 2
Parallelschaltbar: Ja
Reihenschaltbar: Nein
MTBF: typ. 87.600 h (bei 25 °C); typ. 30.500 h (bei 40 °C)
Materialien & Maße
Breite: 57 mm
Höhe: 181 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 179 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Brandlast: 0,432 MJ
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -10 … +50 °C
Umgebungstemperatur (Lagerung): -10 … +60 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Normen und Bestimmungen
Normen/Bestimmungen: EN 60950 (Einrichtungen der Informationstechnik - Sicherheit); EN 61000-6-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnorm Störfestigkeit für Industriebereiche); EN 61000-6-3 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnorm Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe)
