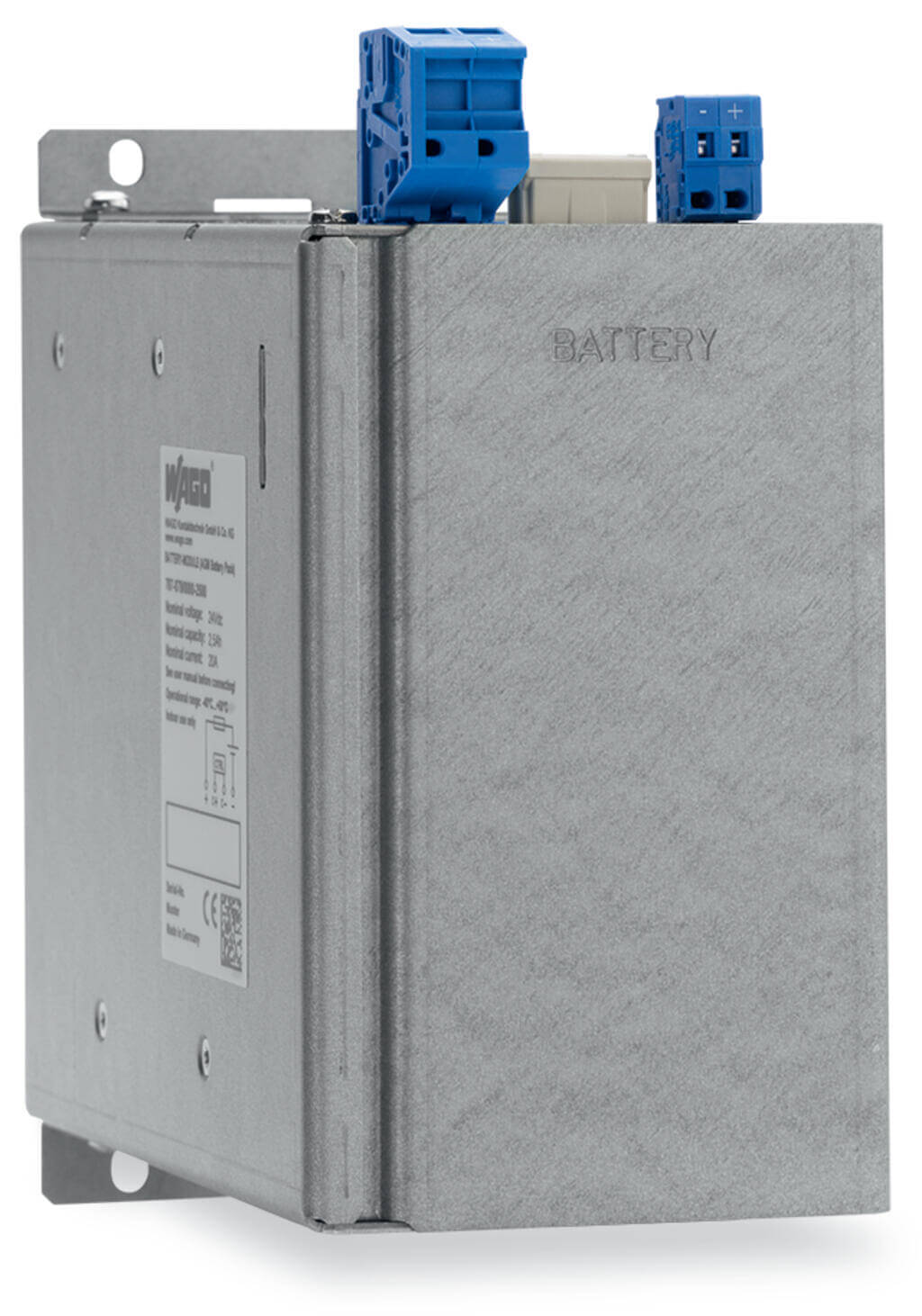

WAGO 787-878/000-2500 Reinblei-Akku-Modul für USV, DC 24V, 2,5Ah, Battery-Control
• WAGO 787-878/000-2500 Reinblei-Akku-Modul für USV, DC 24V, 2,5Ah, Battery-Control
• Batteriemodul mit Reinblei-Akkus: 12 x CYCLON Batterie (D-Cell ) pro Modul
• Variable Befestigungsmöglichkeiten
• Intelligentes Batteriemanagement (Battery-Control)
• Optional lackierte Leiterplatte
• Steckbare Anschlusstechnik (WAGO MULTI CONNECTION SYSTEM)
• WAGO 787-878/000-2500 ist ein Reinblei-Akkumodul mit 12 CYCLON-Zellen und dient als Energiespeicher innerhalb einer unterbrechungsfreien 24-V-Stromversorgung. Die Kapazität beträgt 2,5 Ah bei einem Ausgangsstrom von 20 A und DC 24 V. Ein intelligentes Battery-Control überwacht den Akkuzustand, der Anschluss erfolgt steckbar über das WAGO MULTI CONNECTION SYSTEM, das Modul ist parallel schaltbar und wahlweise zur Direktverschraubung oder Tragschienenmontage vorgesehen.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-878/000-2500
EAN Nummer: 4055143738101
Produkttyp: Akku-Modul
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 24 V
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 20 A
Speichertyp (Energiespeicher): Reinblei
Kapazität Batterie (Energiespeicher): 2,5 Ah; 60 Wh; 216 kJ
Ladestrom (Energiespeicher): max. 5 A
Ladeschlussspannung (Energiespeicher): DC 27 V (25 °C)

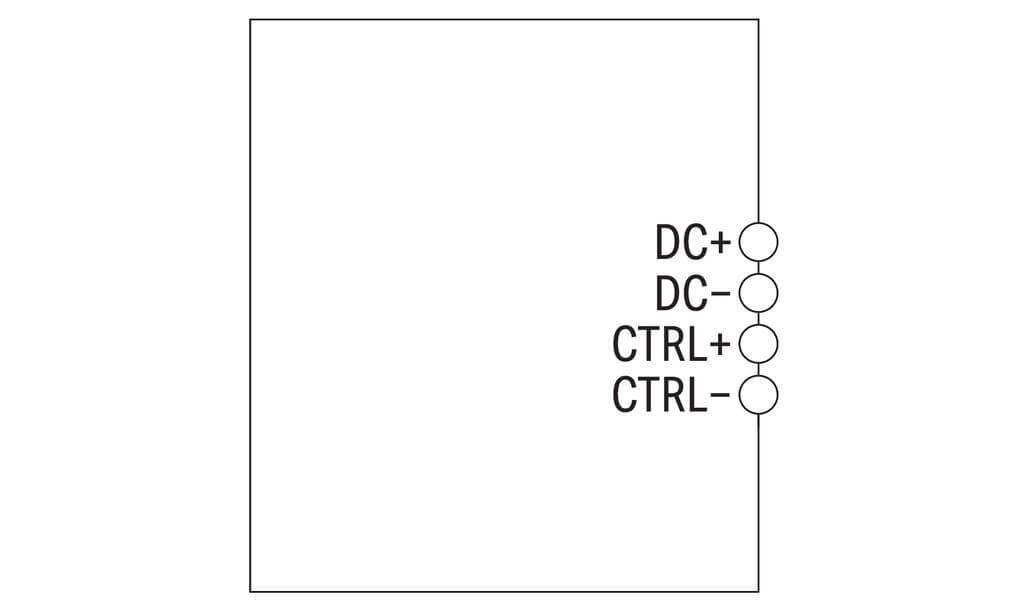

Signalisierung (Signalisierung und Kommunikation): Battery-Control (C+; C-)
Interne Sicherung (Absicherung): T 25 A
Anschlussdaten
Leitungslänge max.: 3 m
Anschlusstyp (Anschluss 1): Eingang/Ausgang
Anschlusstechnik (Anschluss 1): CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 831
Eindrähtiger Leiter (Anschluss 1): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 1): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 1): 8 … 9 mm
Anschlusstyp (Anschluss 2): Battery-Control
Anschlusstechnik (Anschluss 2): CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 2): 8 … 9 mm
Sicherheit und Schutz
Schutzklasse: III
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: I
Verschmutzungsgrad: 2
Parallelschaltbar: Ja
Reihenschaltbar: Nein
Lebensdauer typ.: 15 / 8 / 4 a (20 / 30 / 40 °C)
Materialien & Maße
Breite: 86 mm
Höhe: 186 mm
Tiefe: 160 mm
Montageart: Direktverschraubung; optional Tragschienenmontage (EN 60715, Tragschienen für Niederspannungs-Schaltgerätekombinationen, Hutschiene)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 … +60 °C
Umgebungstemperatur (Lagerung): -40 … +60 °C
Relative Feuchte: 5 … 80 % (keine Betauung zulässig)
Selbstentladung: 3 %/Monat bei 20 °C
Inbetriebnahme: spätestens nach 6 Monaten bei 30 … 40 °C
• Batteriemodul mit Reinblei-Akkus: 12 x CYCLON Batterie (D-Cell ) pro Modul
• Variable Befestigungsmöglichkeiten
• Intelligentes Batteriemanagement (Battery-Control)
• Optional lackierte Leiterplatte
• Steckbare Anschlusstechnik (WAGO MULTI CONNECTION SYSTEM)
• WAGO 787-878/000-2500 ist ein Reinblei-Akkumodul mit 12 CYCLON-Zellen und dient als Energiespeicher innerhalb einer unterbrechungsfreien 24-V-Stromversorgung. Die Kapazität beträgt 2,5 Ah bei einem Ausgangsstrom von 20 A und DC 24 V. Ein intelligentes Battery-Control überwacht den Akkuzustand, der Anschluss erfolgt steckbar über das WAGO MULTI CONNECTION SYSTEM, das Modul ist parallel schaltbar und wahlweise zur Direktverschraubung oder Tragschienenmontage vorgesehen.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-878/000-2500
EAN Nummer: 4055143738101
Produkttyp: Akku-Modul
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 24 V
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 20 A
Speichertyp (Energiespeicher): Reinblei
Kapazität Batterie (Energiespeicher): 2,5 Ah; 60 Wh; 216 kJ
Ladestrom (Energiespeicher): max. 5 A
Ladeschlussspannung (Energiespeicher): DC 27 V (25 °C)
Signalisierung (Signalisierung und Kommunikation): Battery-Control (C+; C-)
Interne Sicherung (Absicherung): T 25 A
Anschlussdaten
Leitungslänge max.: 3 m
Anschlusstyp (Anschluss 1): Eingang/Ausgang
Anschlusstechnik (Anschluss 1): CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 831
Eindrähtiger Leiter (Anschluss 1): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 1): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 1): 8 … 9 mm
Anschlusstyp (Anschluss 2): Battery-Control
Anschlusstechnik (Anschluss 2): CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 231
Eindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,08 … 2,5 mm²
Abisolierlänge (Anschluss 2): 8 … 9 mm
Sicherheit und Schutz
Schutzklasse: III
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: I
Verschmutzungsgrad: 2
Parallelschaltbar: Ja
Reihenschaltbar: Nein
Lebensdauer typ.: 15 / 8 / 4 a (20 / 30 / 40 °C)
Materialien & Maße
Breite: 86 mm
Höhe: 186 mm
Tiefe: 160 mm
Montageart: Direktverschraubung; optional Tragschienenmontage (EN 60715, Tragschienen für Niederspannungs-Schaltgerätekombinationen, Hutschiene)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 … +60 °C
Umgebungstemperatur (Lagerung): -40 … +60 °C
Relative Feuchte: 5 … 80 % (keine Betauung zulässig)
Selbstentladung: 3 %/Monat bei 20 °C
Inbetriebnahme: spätestens nach 6 Monaten bei 30 … 40 °C
