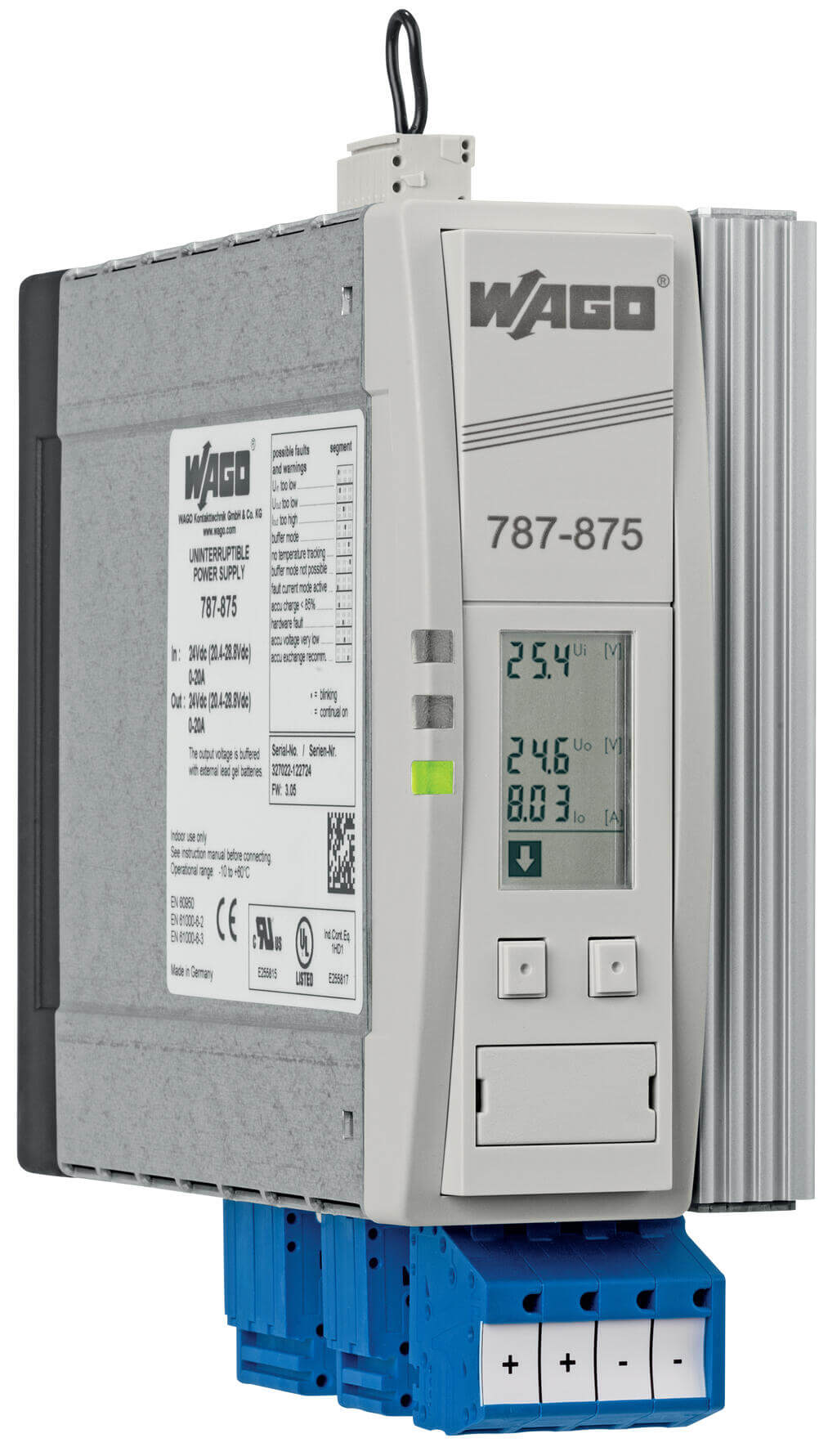

WAGO 787-875 USV-Lade- und Kontrolleinheit, DC 24V, 20A, LineMonitor
• WAGO 787-875 USV-Lade- und Kontrolleinheit, DC 24V, 20A, LineMonitor
• Lade- und Kontrolleinheit zum Aufbau einer unterbrechungsfreien Stromversorgung (USV)
• Strom- und Spannungsüberwachung sowie Parametrierung über LC-Display und RS-232-Schnittstelle
• Aktive Signalausgänge zur Funktionsüberwachung
• Ferneingang zur Abschaltung des gepufferten Ausgangs
• Eingang zur Temperaturerfassung des angeschlossenen Akkus
• Battery-Control (ab Fertigungsnr. 215563) zur Erkennung der Restlebenserwartung und des Akkutyps
• WAGO 787-875 ist eine USV-Lade- und Kontrolleinheit und bildet zusammen mit Akku- oder Puffermodulen eine unterbrechungsfreie 24-V-Stromversorgung. Ein- und Ausgangsspannung liegen bei DC 24 V, der Ausgangsstrom beträgt bis zu 20 A. Der LineMonitor überwacht Strom und Spannung und zeigt Werte über LC-Display an, die Parametrierung erfolgt über eine RS-232-Schnittstelle, bis zu drei Akkumodule lassen sich zur Verlängerung der Pufferzeit parallel schalten.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-875
EAN Nummer: 4045454993917
Produkttyp: USV-Lade- und Kontrolleinheit
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 24 V
Eingangsspannungsbereich (Eingang): DC 22 … 29 V
Nennnetzfrequenz-Bereich (Eingang): 0 Hz
Eingangsstrom Ie (Eingang): max. 0,1 A (Leerlauf); max. 1,5 A (Ladevorgang); max. 21,5 A
Einschaltstrom (Eingang): max. 4 A (ohne Last)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V
Ausgangsspannungsbereich (Ausgang): U e - DC 1 V (im Nennbetrieb); DC 20 … 25,5 V (im Pufferbetrieb)
Ausgangsnennstrom Ia Nenn (Ausgang): 20 A
Strombegrenzung (Ausgang): 1,1 … 1,3 x Ia Nenn typ.
Pufferzeit (Energiespeicher): 10 s … 10 min oder dauerhaft; einstellbar
Zuschaltschwelle (Energiespeicher): DC 20 … 25,5 V (einstellbar)
Speichertyp (Energiespeicher): Blei-Vlies
Ladestrom (Energiespeicher): max. 1 A
Ladeschlussspannung (Energiespeicher): DC 26 … 29,5 V (temperaturgeführt; wahlweise fest eingestellt)
Empfohlenes Akkumodul (Energiespeicher): 787-871, 787-872, 787-873
Signalisierung (Signalisierung und Kommunikation): 1 x LED DC OK (grün); 1 x LED Warnung (gelb); 1 x LED Fehler (rot); LC-Display; 3 x Signalausgang (DC 24 V; max. 25 mA); 1 x potentialfreier Relaiskontakt (max. DC 30 V; 1 A); 1 x Schnittstelle RS-232; Battery-Control (C+; C-)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a ); LED gelb (Warnung); LED rot (Fehler)
Kommunikation (Signalisierung und Kommunikation): RS-232-Schnittstelle
Ferneingang (Signalisierung und Kommunikation): zur Abschaltung des Pufferbetriebs
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 15 W; max. 30 W (Nennlast)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 95 %
Interne Sicherung (Absicherung): T 25 A
Anschlussdaten
Leitungslänge max.: 3 m (Eingang, Ausgang, Battery-Control)

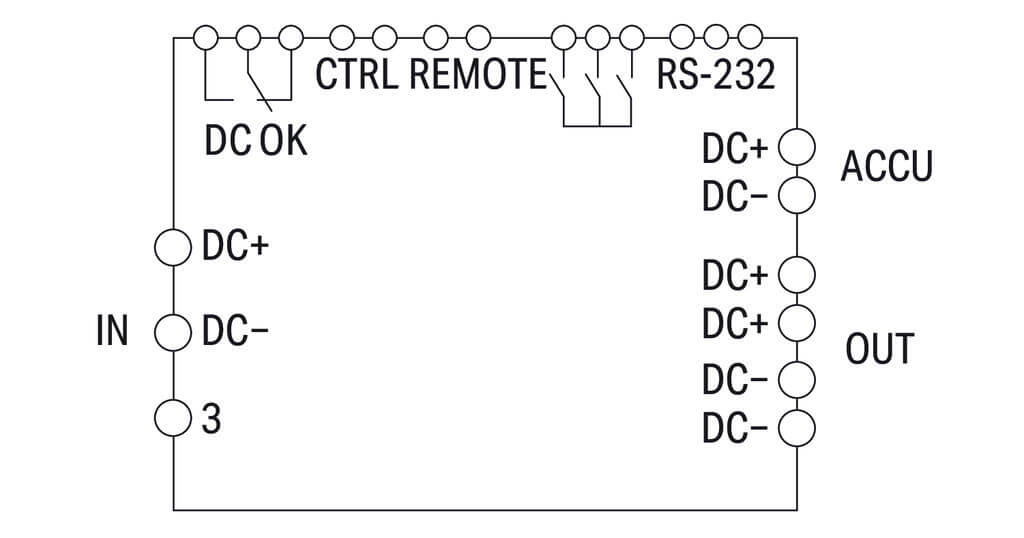

Anschlusstyp (Anschluss 1): Eingang/Ausgang
Anschlusstechnik (Anschluss 1): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 831
Eindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Feindrähtiger Leiter (Anschluss 1): 0,5 … 10 mm²
Abisolierlänge (Anschluss 1): 13 … 15 mm
Anschlusstyp (Anschluss 2): Signalisierung
Anschlusstechnik (Anschluss 2): CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 733
Eindrähtiger Leiter (Anschluss 2): 0,08 … 0,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,08 … 0,5 mm²
Abisolierlänge (Anschluss 2): 5 … 6 mm
Sicherheit und Schutz
Isolationsspannung (Klemmen - Gehäuse): 0.5 kVDC
Schutzklasse: III
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Verpolungsschutz: Ja
Rückeinspeisungsfestigkeit: max. 35 VDC
Verschmutzungsgrad: 2
Parallelschaltbar: Ja, max. 3 Akkumodule zur Verlängerung der Pufferzeit (Temperaturmessung ist nur von einem Akkumodul auswertbar.)
Reihenschaltbar: Nein
MTBF: > 500.000 h (gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten)
Materialien & Maße
Breite: 57 mm
Höhe: 171 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 163 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Brandlast: 0,442 MJ
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -10 … +60 °C
Umgebungstemperatur (Lagerung): -25 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Normen und Bestimmungen
Normen/Bestimmungen: EN 60950 (Einrichtungen der Informationstechnik - Sicherheit); EN 61000-6-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnorm Störfestigkeit für Industriebereiche); EN 61000-6-3 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnorm Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe)
