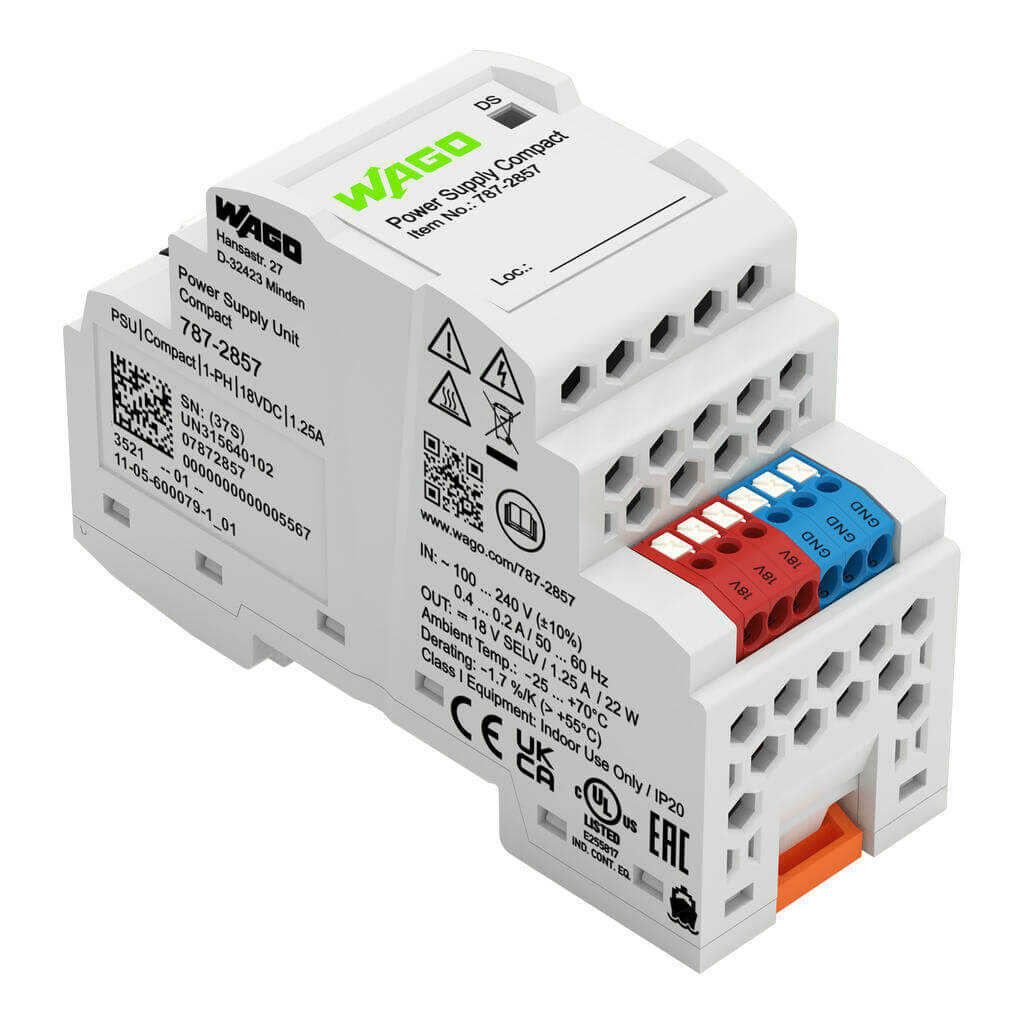

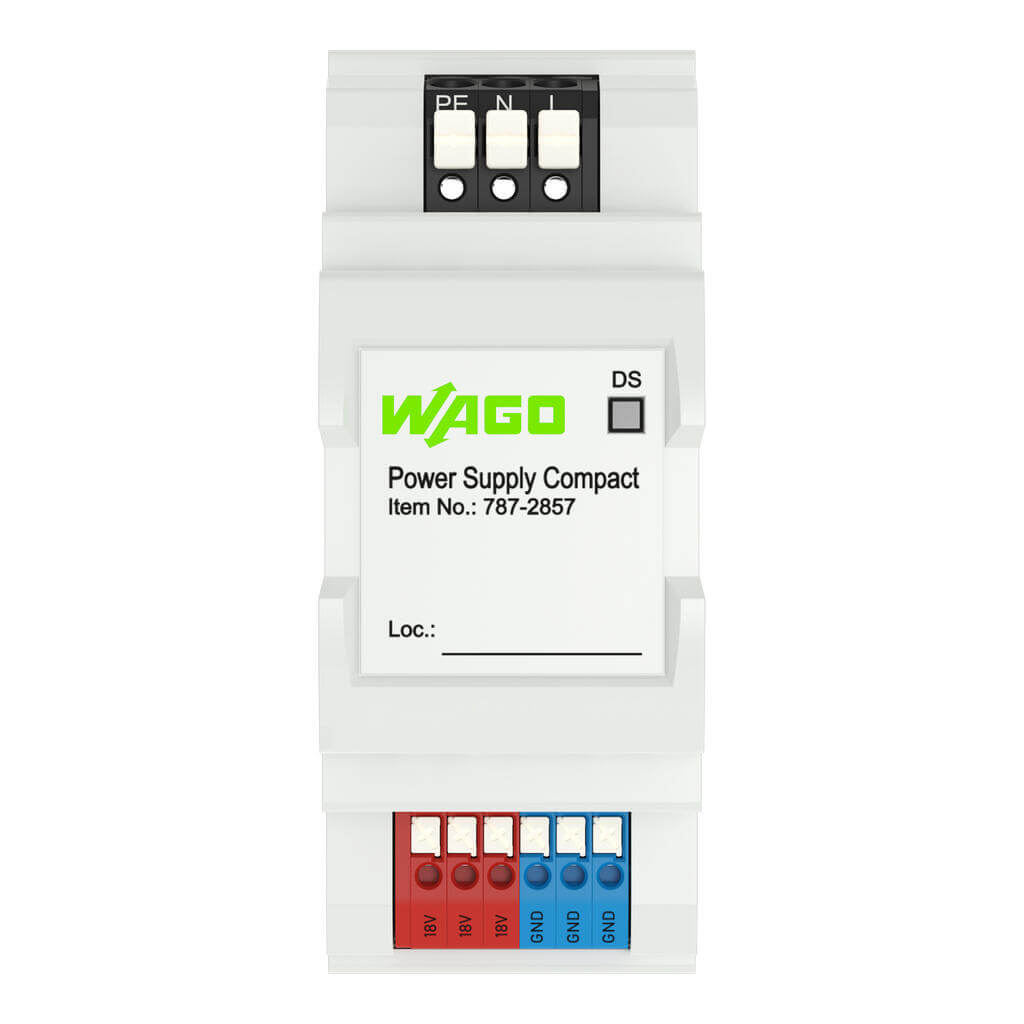

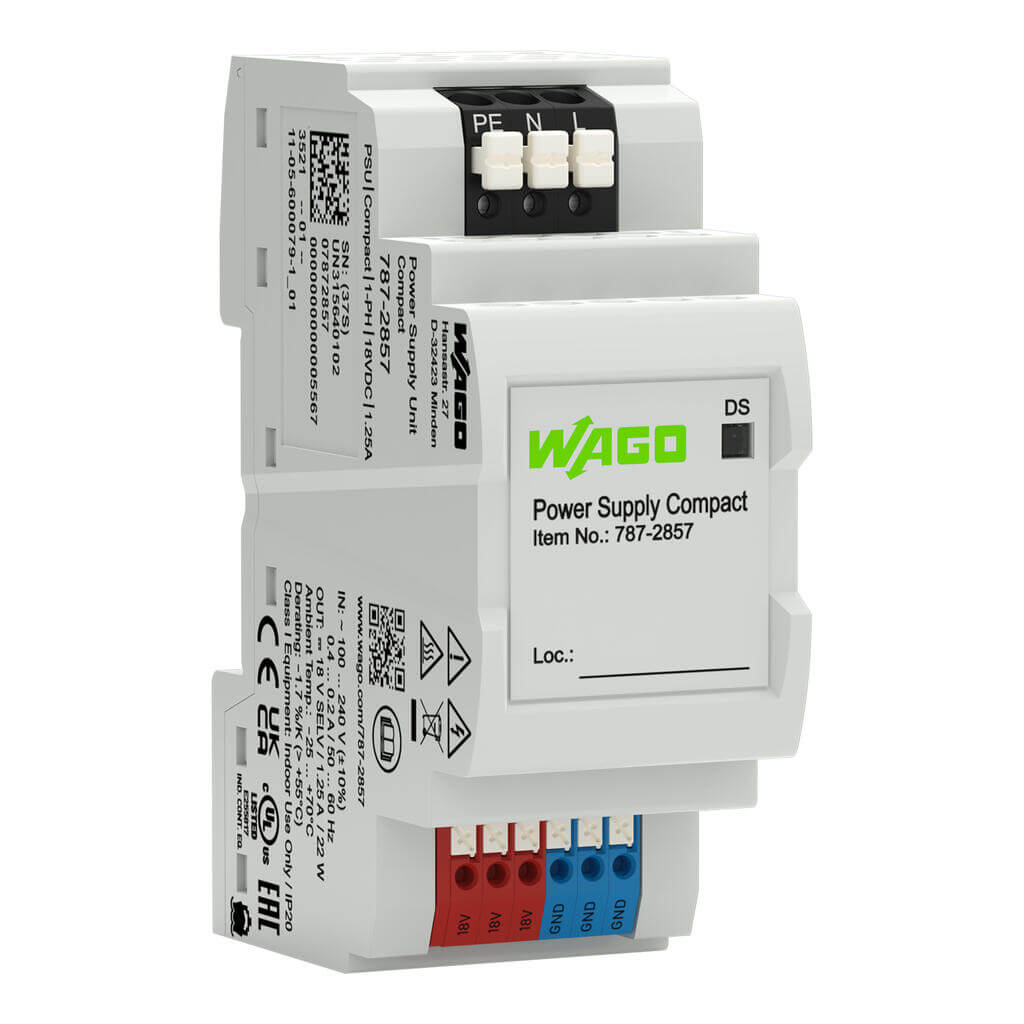

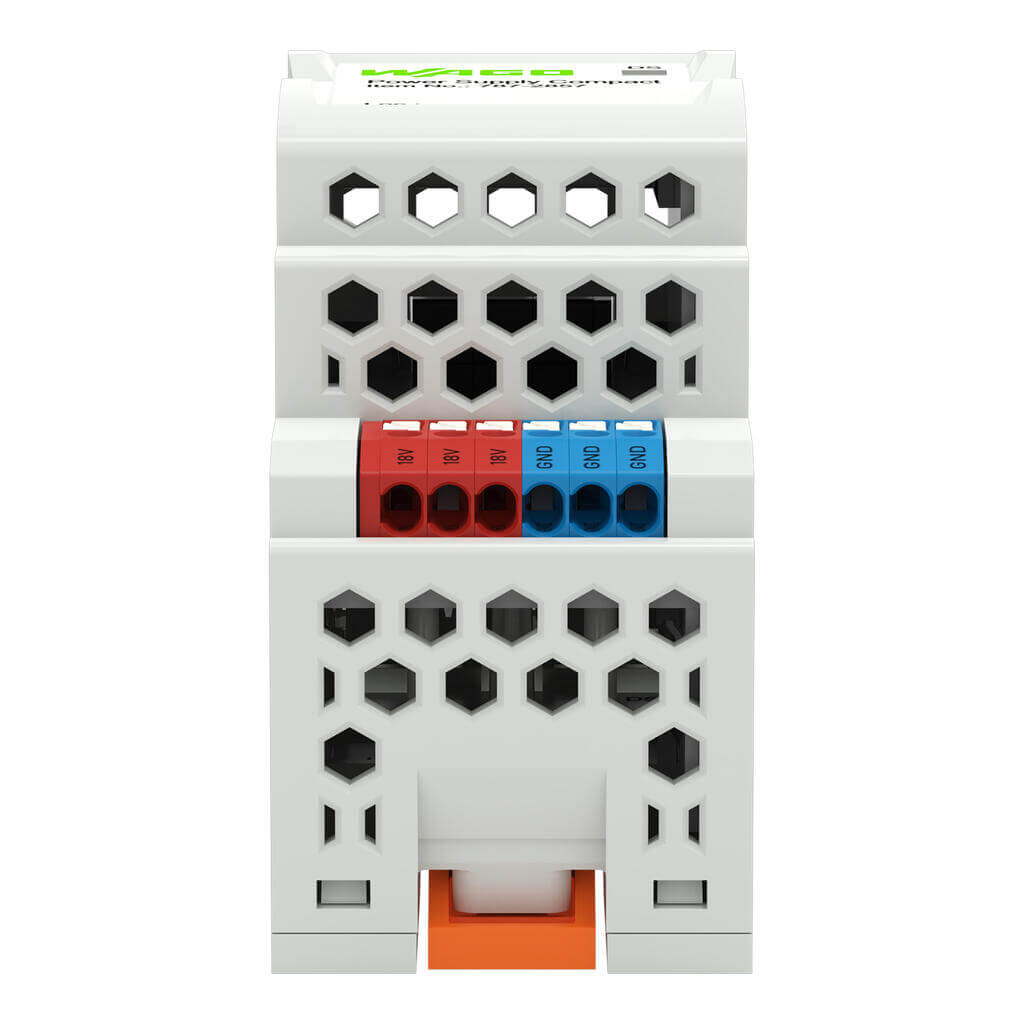

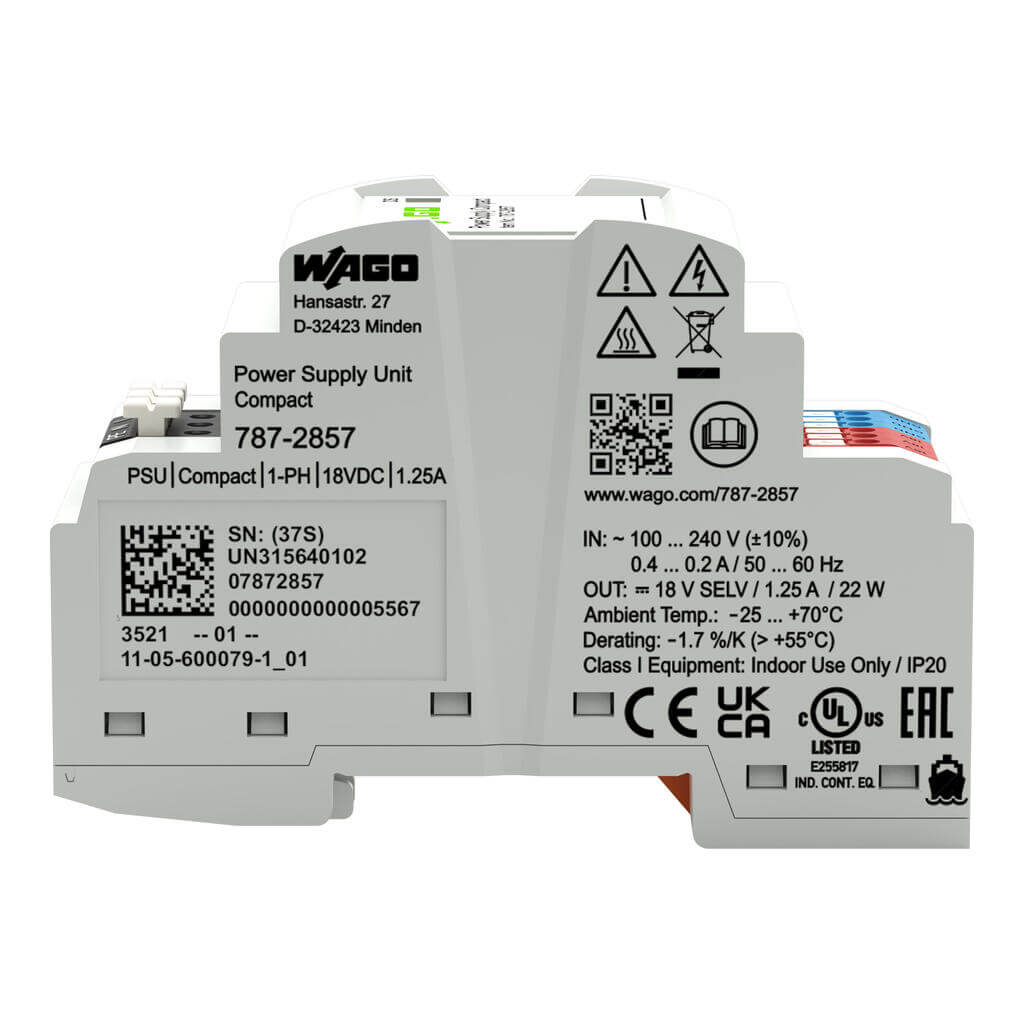

WAGO 787-2857 Stromversorgung Compact, 1-phasig, DC 18V, 1,25A, 22W, DC-OK LED, für DALI
• WAGO 787-2857 Stromversorgung Compact, 1-phasig, DC 18V, 1,25A, 22W, DC-OK LED, für DALI
• Die primär getaktete Stromversorgung 787-2857 wurde speziell für die Versorgung der DALI-Multi-Master-Klemme 753-647 entwickelt
• Mehrere DALI-Multi-Master-Klemmen können parallel versorgt werden
• Stufenprofil für normgerechten Einbau im Installationsverteiler
• Anschlusstechnik mit Push-in CAGE CLAMP
• Parallelschaltbar, reihenschaltbar
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen) bzw. EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte)
• Die WAGO Stromversorgung Compact 787-2857 ist eine primär getaktete Stromversorgung für die Montage auf der Tragschiene / DIN Hutschiene, entwickelt für die Versorgung der DALI-Multi-Master-Klemme 753-647. Am 1-phasigen Eingang liegt AC 100 bis 240 V an, am Ausgang stehen DC 18 V bei 1,25 A und 22 W zur Verfügung. Der Anschluss erfolgt über Push-in CAGE CLAMP der Serie 804 für Leiterquerschnitte von 0,25 bis 2,5 mm².
Hersteller: WAGO
Hersteller-Art.Nr.: 787-2857
EAN Nummer: 4066966241730
Produkttyp: Netzteil, Stromversorgung
Produktserie: Compact
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 100 … 264 V
Nennnetzfrequenz-Bereich (Eingang): 50 … 60 Hz
Eingangsstrom Ie (Eingang): max. 0,4 A (AC 100 V); max. 0,2 A (AC 240 V)
Einschaltstrom (Eingang): max. 24 A (NTC)
Netzausfall-Überbrückung (Eingang): mind. 95 ms (AC 230 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 18 V (SELV)
Ausgangsnennstrom Ia Nenn (Ausgang): 1,25 A (DC 18 V)
Ausgangsnennleistung (Ausgang): 22 W
Regelabweichung (Ausgang): max. 2 %
Restwelligkeit (Ausgang): max. 60 mV (Spitze − Spitze)
Verhalten bei Überlast (Ausgang): Hiccup
Signalisierung (Signalisierung und Kommunikation): 1 x LED Betriebsanzeige (grün)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a )
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 0,5 W (AC 230 V; Leerlauf); max. 4 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max. (Wirkungsgrad/Verlustleistungen): 5 W (AC 110 V / DC 24 V; 1,35 A)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 88 %
Interne Sicherung (Absicherung): T 1,25 A / AC 250 V
Vorsicherung (empfohlen) (Absicherung): 16 A (für USA/Kanada: 15 A)
Anschlussdaten
Leitungslänge max.: 30 m
Anschlusstyp (Anschluss 1): Eingang
Anschlusstechnik (Anschluss 1): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 804
Eindrähtiger Leiter (Anschluss 1): 0,25 … 2,5 mm²
Feindrähtiger Leiter (Anschluss 1): 0,25 … 2,5 mm²
Abisolierlänge (Anschluss 1): 10 … 11 mm
Anschlusstyp (Anschluss 2): Ausgang
Anschlusstechnik (Anschluss 2): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 805
Eindrähtiger Leiter (Anschluss 2): 0,2 … 1,5 mm²
Feindrähtiger Leiter (Anschluss 2): 0,2 … 1,5 mm²
Abisolierlänge (Anschluss 2): 9 … 10 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.920 V
Isolationsspannung (Pri.-PE, AC): 2.470 V
Isolationsspannung (Sek.-PE): DC 0,5 V
Schutzklasse: I
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: III (max. 2000 m ü. N.N.); II (> 2000 m ü. N.N.)
Verschmutzungsgrad: 2
Überspannungschutz; sekundär: max. DC 32 V (im Fehlerfall)
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 2.500.000 h (gemäß EN/IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten bei +40 °C)
Materialien & Maße
Breite: 36 mm
Höhe: 90 mm
Tiefe: 62 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 55 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 … +70 °C (Nenneinbaulage; -25 … +55 °C in beliebiger Einbaulage)
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -1,7 %/K (> 55 °C)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); DNV (Schiffsklassifikation DNV, Det Norske Veritas)
