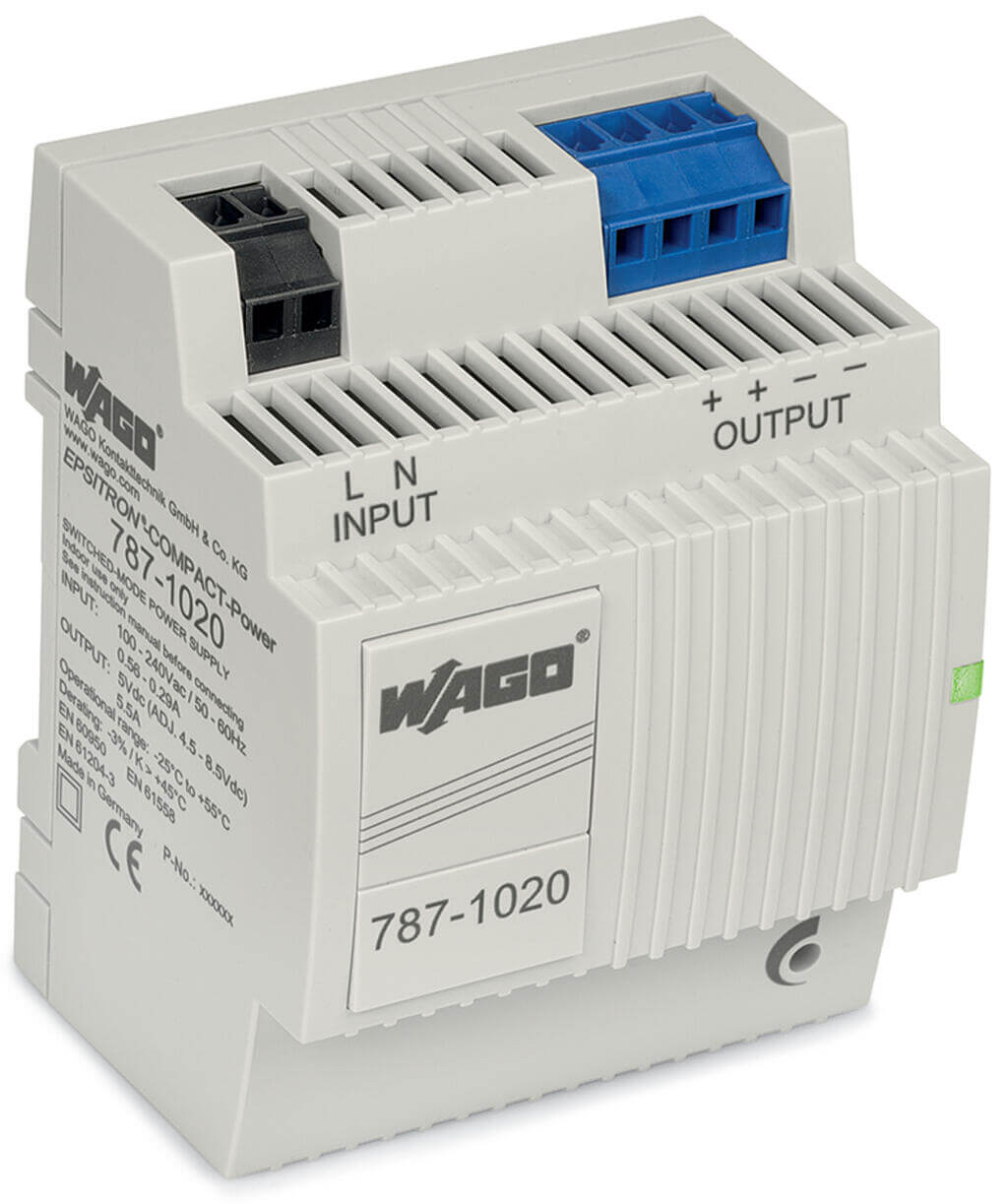

WAGO 787-1020 Stromversorgung Compact, 1-phasig, DC 5V, 5,5A, 27,5W, DC-OK-Signal
• WAGO 787-1020 Stromversorgung Compact, 1-phasig, DC 5V, 5,5A, 27,5W, DC-OK-Signal
• Primär getaktete Stromversorgung
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Stufenprofil, optimal für Installationsverteiler oder Systemverteiler
• Überkopfeinbau mit Derating zulässig
• Parallelschaltbar, reihenschaltbar
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); PELV gemäß EN 60204 (Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen)
• Die WAGO Stromversorgung Compact 787-1020 ist eine primär getaktete Stromversorgung für die Montage auf der Tragschiene / DIN Hutschiene. Am 1-phasigen Eingang liegt AC 100 bis 240 V an, am Ausgang stehen DC 5 V bei 5,5 A und 27,5 W zur Verfügung. Ein DC-OK-Signal zeigt den Betriebszustand an. Der Anschluss erfolgt über CAGE CLAMP der Serie 740 für Leiterquerschnitte von 0,08 bis 2,5 mm².
Hersteller: WAGO
Hersteller-Art.Nr.: 787-1020
EAN Nummer: 4055143098816
Produkttyp: Netzteil, Stromversorgung
Produktserie: Compact
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 85 … 264 V; DC 120 … 300 V
Nennnetzfrequenz-Bereich (Eingang): 44 … 66 Hz; 0 Hz
Eingangsstrom Ie (Eingang): max. 0,29 A (AC 230 V); max. 0,56 A (AC 110 V)
Einschaltstrom (Eingang): max. 30 A (NTC)
Leistungsfaktorkorrektur (PFC) (Eingang): Passiv
Netzausfall-Überbrückung (Eingang): mind. 80 ms (AC 230 V); mind. 10 ms (AC 110 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 5 V (SELV)
Ausgangsspannungsbereich (Ausgang): DC 4,5 … 8,5 V (einstellbar)
Voreinstellung (Ausgang): DC 5 V
Ausgangsnennstrom Ia Nenn (Ausgang): 5,5 A (DC 5 V); 3,5 A (bei beliebiger Einbaulage)
Ausgangsnennleistung (Ausgang): 27,5 W
Regelabweichung (Ausgang): max. 2 %
Restwelligkeit (Ausgang): max. 100 mV (Spitze − Spitze)
Strombegrenzung (Ausgang): 1,1 x Ia Nenn typ.
Verhalten bei Überlast (Ausgang): Konstantstrom
Signalisierung (Signalisierung und Kommunikation): 1 x LED Betriebsanzeige (grün)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a )
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 2,4 W; max. 9,4 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max. (Wirkungsgrad/Verlustleistungen): 9,9 W (AC 264 V / DC 5 V; 5,5 A)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 75 %
Interne Sicherung (Absicherung): T 2 A / AC 250 V
Vorsicherung (notwendig) (Absicherung): Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich.
Vorsicherung (empfohlen) (Absicherung): Leitungsschutzschalter 6 A (Charakteristik C), 10 A (Charakteristik B) oder höher

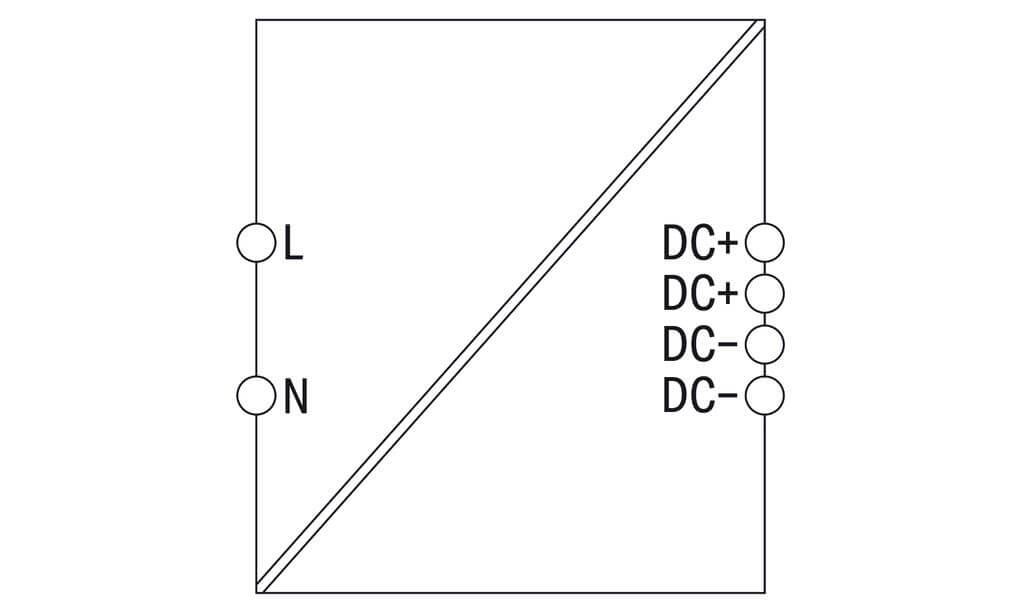

Anschlussdaten
Anschlusstyp: Eingang/Ausgang
Anschlusstechnik: CAGE CLAMP
WAGO Klemme: WAGO Serie 740
Eindrähtiger Leiter: 0,08 … 2,5 mm²
Feindrähtiger Leiter: 0,08 … 2,5 mm²
Abisolierlänge: 6 … 7 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek.): 4.242 kVDC
Schutzklasse: II
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Rückeinspeisungsfestigkeit: max. 10 VDC
Überspannungskategorie: II
Verschmutzungsgrad: 2
Transientenschutz; primär: Varistor
Überspannungschutz; sekundär: max. DC 16 V (im Fehlerfall)
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 500.000 h (gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten)

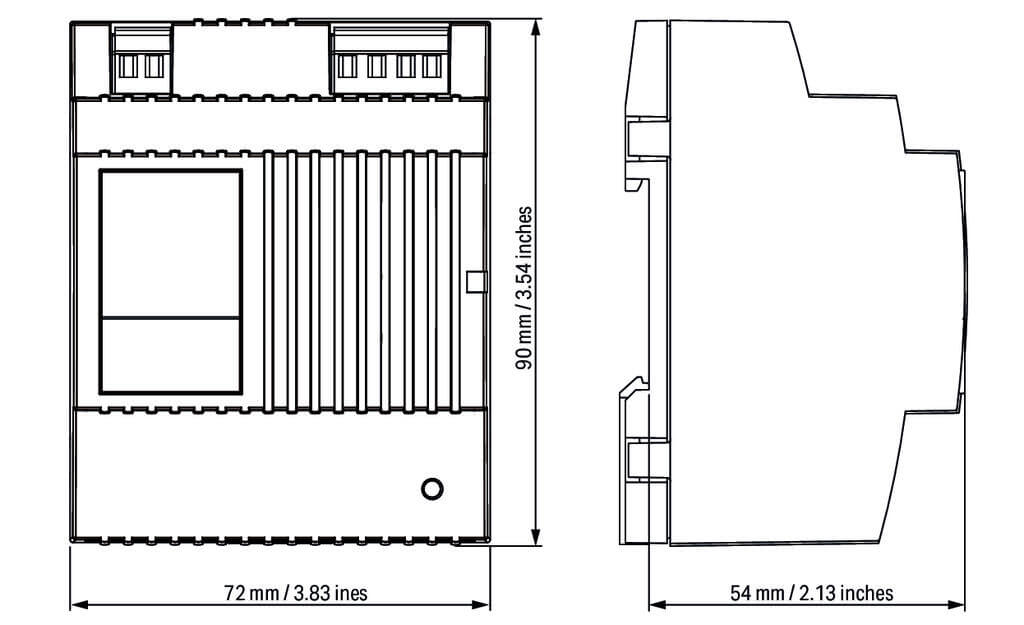

Materialien & Maße
Breite: 72 mm
Höhe: 89 mm
Tiefe: 59 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 55 mm
Gehäusebauform: Reiheneinbaugehäuse
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 … +60 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung): -25 … +80 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -3 %/K (> 45 °C)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Normen und Bestimmungen
Normen/Bestimmungen: EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); DNV (Schiffsklassifikation DNV, Det Norske Veritas)
