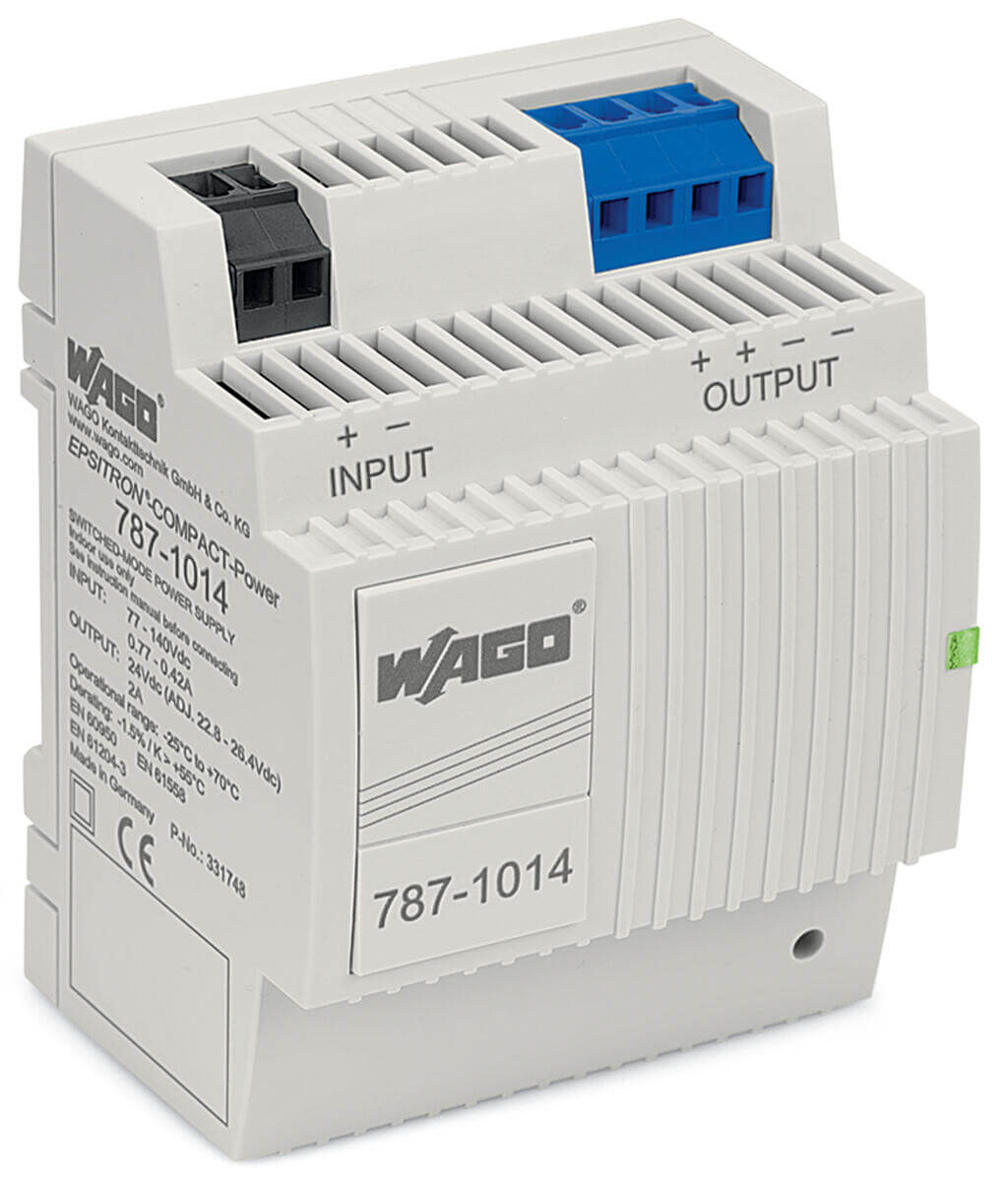

WAGO 787-1014 DC/DC-Wandler Compact, DC 110V auf DC 24V, 2A
• WAGO 787-1014 DC/DC-Wandler Compact, DC 110V auf DC 24V, 2A
• Primär getaktete Stromversorgung
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Stufenprofil, optimal für Installationsverteiler oder Systemverteiler
• Parallelschaltbar, reihenschaltbar
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 60950-1 (Einrichtungen der Informationstechnik - Sicherheit - Teil 1: Allgemeine Anforderungen)
• Regelabweichung: ±1 % (±10 % im Anwendungsbereich der EN 50121-3-2, Bahnanwendungen - Elektromagnetische Verträglichkeit - Teil 3-2: Bahnfahrzeuge - Geräte)
• Der WAGO DC/DC-Wandler Compact 787-1014 ist eine primär getaktete Stromversorgung für die Montage auf der Tragschiene / DIN Hutschiene, die eine Eingangsspannung von DC 110 V in eine geregelte Ausgangsspannung von DC 24 V bei 2 A wandelt. Der Anschluss erfolgt über CAGE CLAMP der Serie 740 für Leiterquerschnitte von 0,08 bis 2,5 mm². Die Ausgangsspannung ist galvanisch getrennt (SELV), geeignet auch für Bahnanwendungen.
Hersteller: WAGO
Hersteller-Art.Nr.: 787-1014
EAN Nummer: 4050821819714
Produkttyp: DC/DC-Wandler
Produktserie: Compact
Verkaufseinheit: 1 Stück
Ursprungsland: Deutschland, Made in Germany
Technische Daten
Eingangsnennspannung Ue Nenn (Eingang): DC 110 V
Eingangsspannungsbereich (Eingang): DC 77 … 140 V
Nennnetzfrequenz-Bereich (Eingang): 0 Hz
Eingangsstrom Ie (Eingang): max. 0,77 A (DC 77 V); max. 0,42 A (DC 140 V)
Einschaltstrom (Eingang): max. 30 A (NTC)
Netzausfall-Überbrückung (Eingang): mind. 8 ms (DC 77 V); mind. 25 ms (DC 140 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV)
Voreinstellung (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 2 A (DC 24 V); 1,6 A (bei beliebiger Einbaulage)
Ausgangsnennleistung (Ausgang): 48 W
Regelabweichung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 100 mV (Spitze − Spitze)
Strombegrenzung (Ausgang): 1,1 x Ia Nenn typ.
Verhalten bei Überlast (Ausgang): Konstantstrom
Signalisierung (Signalisierung und Kommunikation): 1 x LED Betriebsanzeige (grün)
Betriebsanzeige (Signalisierung und Kommunikation): LED grün (U a )
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 1,9 W (DC 110 V; Leerlauf); max. 9,9 W (DC 110 V; Nennlast)
Verlustleistung max. Pv max. (Wirkungsgrad/Verlustleistungen): 9,9 W (DC 77 V / DC 24 V; 2 A)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 85 %
Interne Sicherung (Absicherung): T 4 A / DC 125 V
Vorsicherung (empfohlen) (Absicherung): Leitungsschutzschalter 6 A, 10 A; Charakteristik B oder C
Anschlussdaten

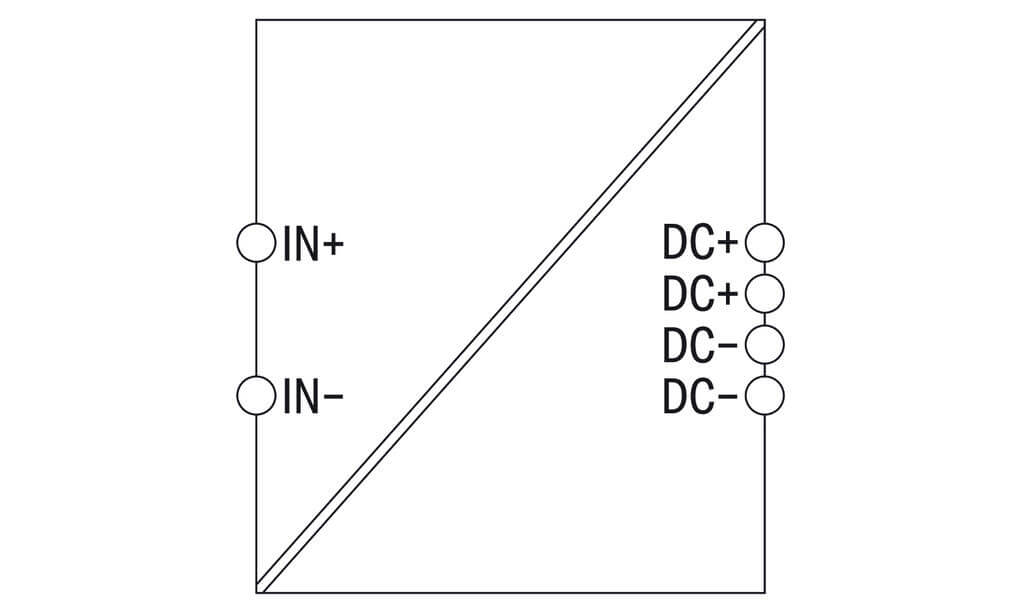

Anschlusstyp: Eingang/Ausgang
Anschlusstechnik: CAGE CLAMP
WAGO Klemme: WAGO Serie 740
Eindrähtiger Leiter: 0,08 … 2,5 mm²
Feindrähtiger Leiter: 0,08 … 2,5 mm²
Abisolierlänge: 6 … 7 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek.): 4.242 kVDC
Schutzklasse: II
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Rückeinspeisungsfestigkeit: max. 35 VDC
Überspannungskategorie: II
Verschmutzungsgrad: 2
Transientenschutz; primär: Varistor
Überspannungschutz; sekundär: Interne Schutzbeschaltung; max. DC 40 V (im Fehlerfall)
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 500.000 h (gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten)

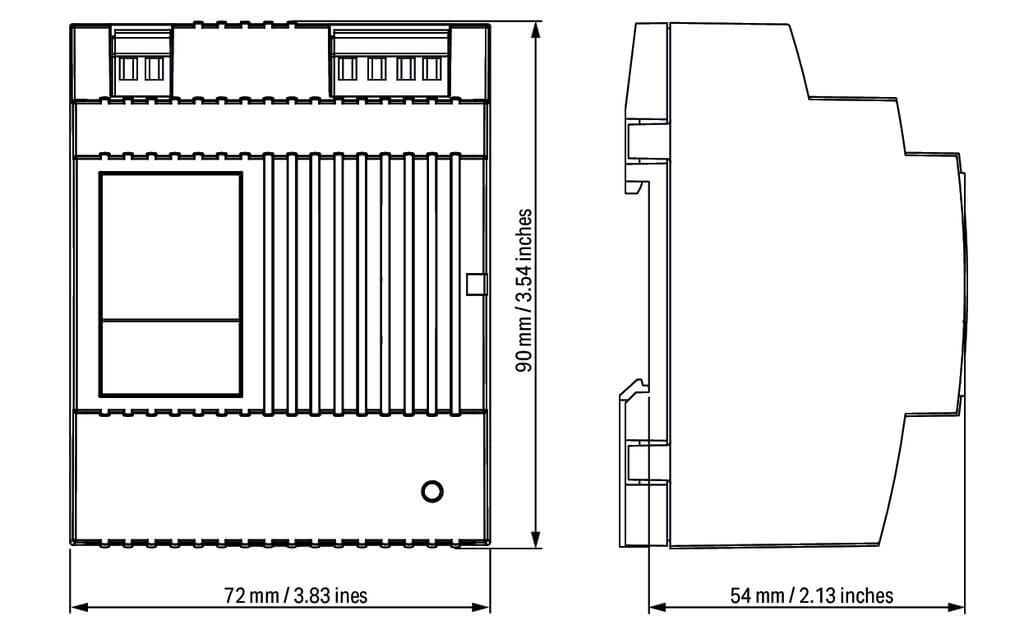

Materialien & Maße
Breite: 72 mm
Höhe: 89 mm
Tiefe: 59 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 55 mm
Gehäusebauform: Reiheneinbaugehäuse
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 … +70 °C
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (lackierte Leiterplatte)
Derating: -1,5 %/K (> 55 °C)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Schock- und Vibrationsfestigkeit: Kategorie 1, Klasse B (gemäß EN 61373, Bahnanwendungen - Betriebsmittel von Bahnfahrzeugen - Prüfungen für Schwingen und Schocken:2010)
Normen und Bestimmungen
Normen/Bestimmungen: EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); EN 50121-3-2 (Bahnanwendungen - Elektromagnetische Verträglichkeit - Teil 3-2: Bahnfahrzeuge - Geräte); DNV (Schiffsklassifikation DNV, Det Norske Veritas)
Normen/Bestimmungen in Vorbereitung: EN 50125 (Bahnanwendungen - Umweltbedingungen für Betriebsmittel)
