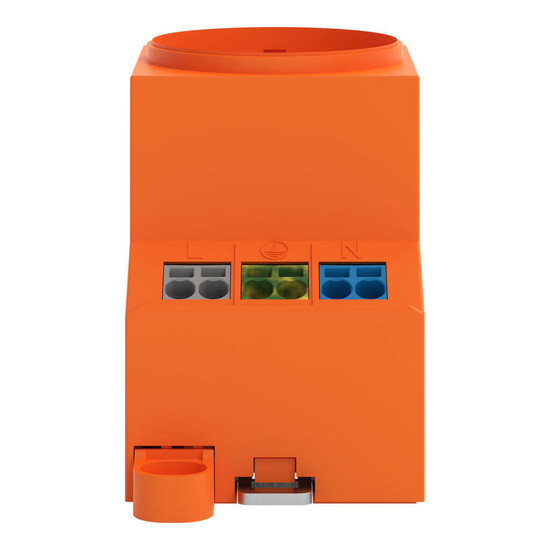

WAGO 709-584 Schaltschrank-Steckdose Typ F, LED-Statusanzeige, Push-in CAGE CLAMP, orange
• WAGO 709-584 Schaltschrank-Steckdose Typ F, LED-Statusanzeige, Push-in CAGE CLAMP, orange
• WAGO 709-584 ist eine Schaltschrank-Steckdose Typ F (Schutzkontakt) für die Montage auf Tragschiene 35 / DIN Hutschiene oder per Schraubbefestigung. Der Anschluss erfolgt über Push-in CAGE CLAMP als Doppelanschluss, eine LED zeigt den Status an, der Bemessungsstrom beträgt 16 A. Die Farbe orange kennzeichnet einen USV-Stromkreis mit Überspannungsschutz, das Gehäuse aus Polyamid ist für einen Temperaturbereich von -35 °C bis +85 °C ausgelegt.
Hersteller: WAGO
Hersteller-Art.Nr.: 709-584
EAN Nummer: 4066966393330
Produkttyp: Schaltschrank-Steckdose
Verkaufseinheit: 1 Stück
Technische Daten
Anzahl Teilung: 3 -fach
Montageart: Tragschiene 35 / DIN Hutschiene
Verlustleistung Pv Hinweis: LED-Statusanzeige und Übergangswiderstand
Verlustleistung Pv max.: 1,8 W
Bemessungsstrom: 16 A
Anschlussdaten
Anschlusstechnik: Push-in CAGE CLAMP
Abisolierlänge: 9 … 10 mm
Eindrähtiger Leiter: 0,2 … 2,5 mm²
Feindrähtiger Leiter: 0,2 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 2,5 mm²
Mehrdrähtiger Leiter: 0,2 … 2,5 mm²
Materialien & Maße
Breite: 44,8 mm
Höhe: 84,7 mm
Tiefe: 65 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 60 mm
Potentialkennzeichnung: L ⏚ N
Farbe: orange
Isolierstoffgruppe: I
Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
Kontaktwerkstoff: Kupferlegierung
Kontaktoberfläche: Sn
Klemmfederwerkstoff: Chrom-Nickel-Federstahl (CrNi)
Umgebungsbedingungen
Verarbeitungstemperatur min.: -35, °C
Verarbeitungstemperatur: -35 °C
Dauergebrauchstemperatur von: -35 °C
Dauergebrauchstemperatur bis: 85 °C
Dauergebrauchstemperatur: -35 … +85 °C
Sicherheitshinweis: Installation erfordert Elektrofachkraft.
• WAGO 709-584 ist eine Schaltschrank-Steckdose Typ F (Schutzkontakt) für die Montage auf Tragschiene 35 / DIN Hutschiene oder per Schraubbefestigung. Der Anschluss erfolgt über Push-in CAGE CLAMP als Doppelanschluss, eine LED zeigt den Status an, der Bemessungsstrom beträgt 16 A. Die Farbe orange kennzeichnet einen USV-Stromkreis mit Überspannungsschutz, das Gehäuse aus Polyamid ist für einen Temperaturbereich von -35 °C bis +85 °C ausgelegt.
Hersteller: WAGO
Hersteller-Art.Nr.: 709-584
EAN Nummer: 4066966393330
Produkttyp: Schaltschrank-Steckdose
Verkaufseinheit: 1 Stück
Technische Daten
Anzahl Teilung: 3 -fach
Montageart: Tragschiene 35 / DIN Hutschiene
Verlustleistung Pv Hinweis: LED-Statusanzeige und Übergangswiderstand
Verlustleistung Pv max.: 1,8 W
Bemessungsstrom: 16 A
Anschlussdaten
Anschlusstechnik: Push-in CAGE CLAMP
Abisolierlänge: 9 … 10 mm
Eindrähtiger Leiter: 0,2 … 2,5 mm²
Feindrähtiger Leiter: 0,2 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 2,5 mm²
Mehrdrähtiger Leiter: 0,2 … 2,5 mm²
Materialien & Maße
Breite: 44,8 mm
Höhe: 84,7 mm
Tiefe: 65 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 60 mm
Potentialkennzeichnung: L ⏚ N
Farbe: orange
Isolierstoffgruppe: I
Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
Kontaktwerkstoff: Kupferlegierung
Kontaktoberfläche: Sn
Klemmfederwerkstoff: Chrom-Nickel-Federstahl (CrNi)
Umgebungsbedingungen
Verarbeitungstemperatur min.: -35, °C
Verarbeitungstemperatur: -35 °C
Dauergebrauchstemperatur von: -35 °C
Dauergebrauchstemperatur bis: 85 °C
Dauergebrauchstemperatur: -35 … +85 °C
Sicherheitshinweis: Installation erfordert Elektrofachkraft.
Angaben gem. Hersteller EU-Produktsicherheitsrichtlinie: Wago, WAGO GmbH & Co. KG, info.de@wago.com, Hansastraße 27, 32423 Minden, DE
