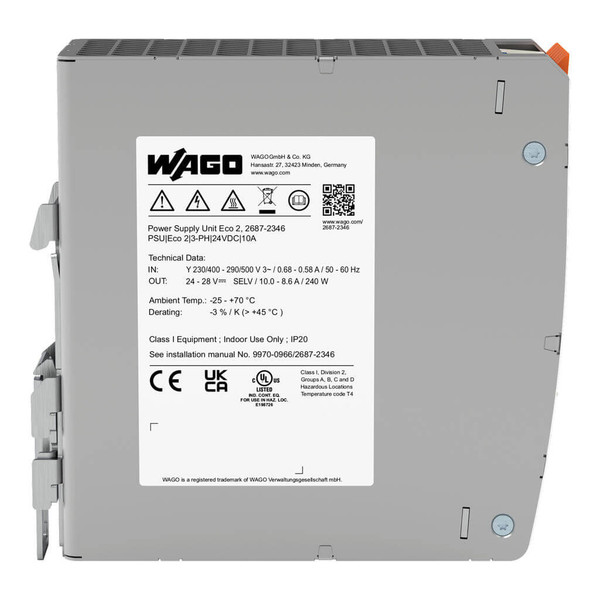

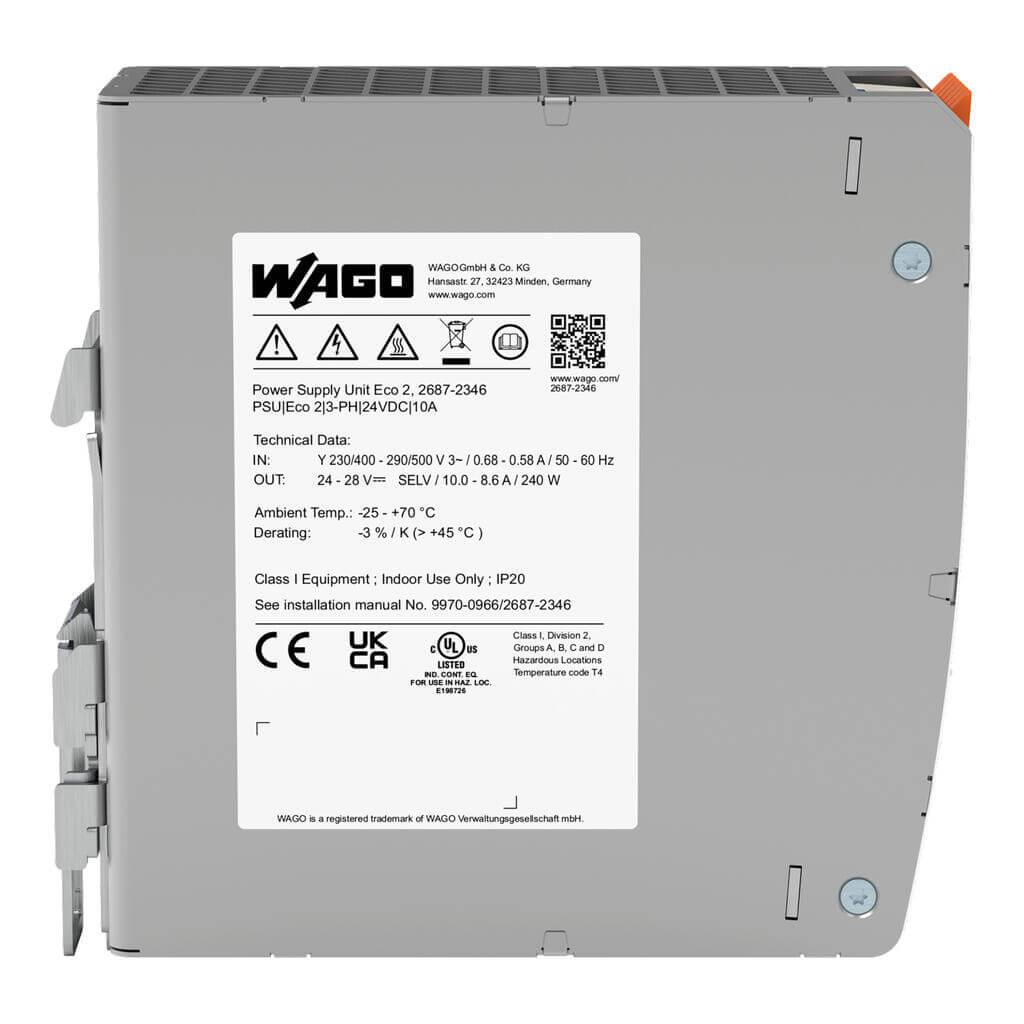

• WAGO 2687-2346 Stromversorgung Eco 2, 3-phasig, DC 24V, 10A, 240W
• Signalausgang, optische Zustandsanzeige
• Parallelschaltbar, reihenschaltbar
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Anschlusstechnik mit Direktstecktechnik und werkzeugloser Hebelbetätigung
• Galvanisch getrennte Ausgangsspannung (SELV/PELV) gemäß EN 61010 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte)
• Beschriftungsaufnahme (Bestellnr. 2789-1233, nicht im Lieferumfang enthalten) für WAGO Beschriftungskarten (WMB) und WAGO Beschriftungsstreifen

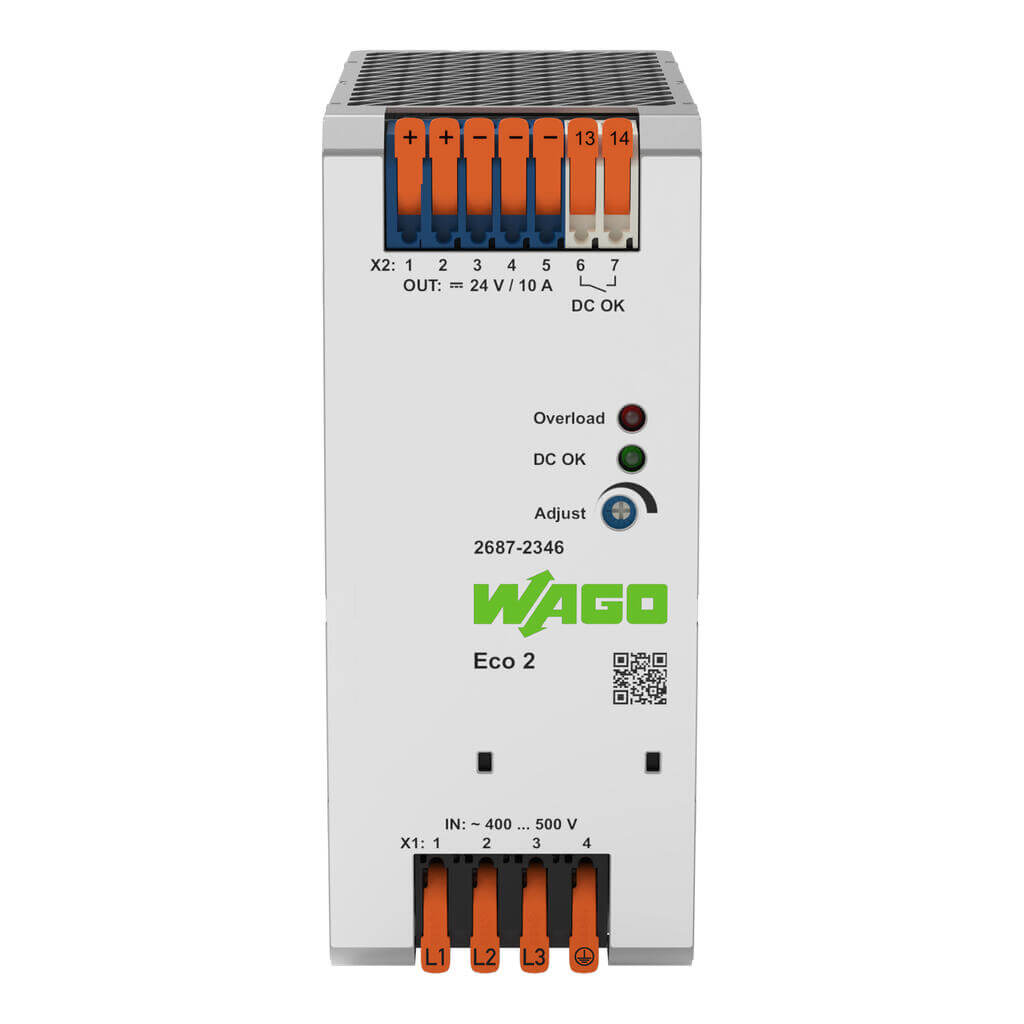

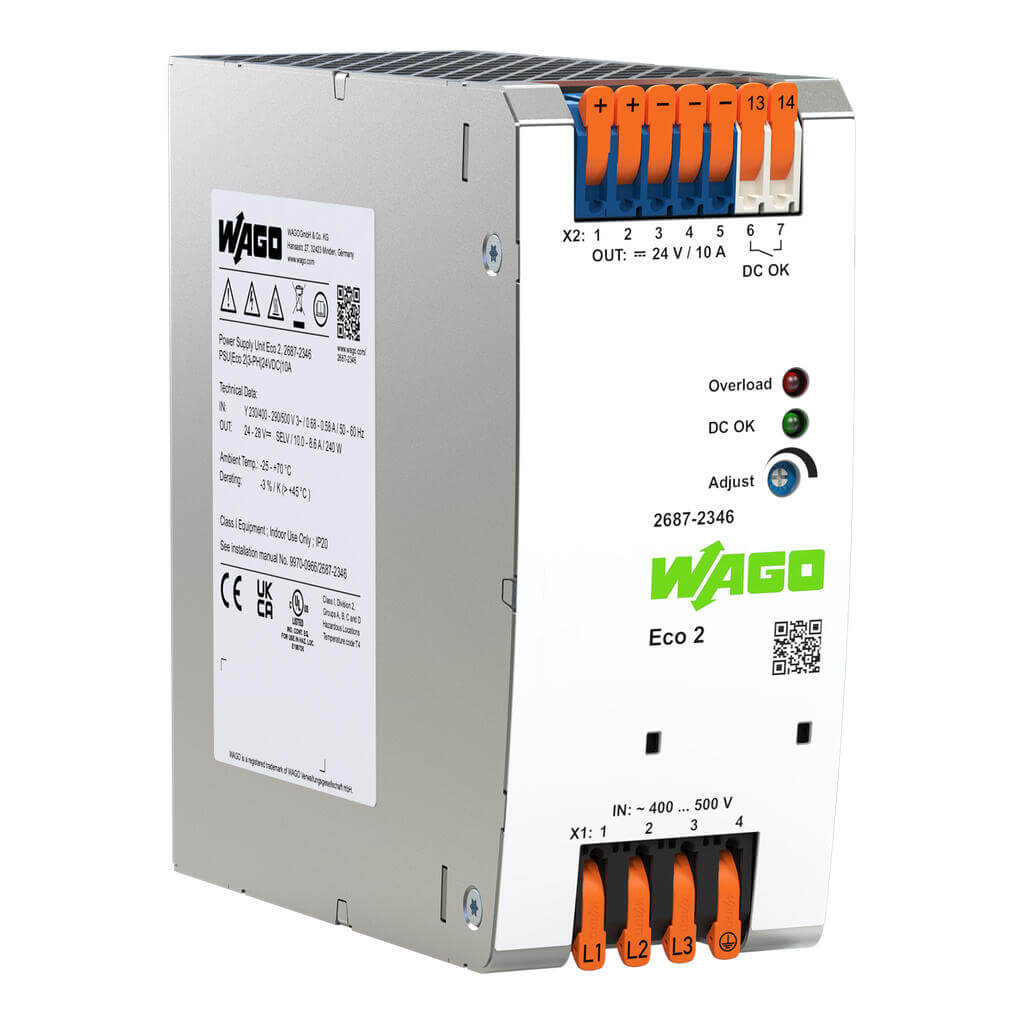

• WAGO 2687-2346 ist eine Stromversorgung der Serie Eco 2 für die Tragschienenmontage im Schaltschrank. Der 3-phasige Eingang deckt AC 400 bis 500 V ab, am Ausgang liefert das Gerät DC 24 V mit 10 A und 240 W. Ein Signalausgang meldet den Betriebszustand, der Anschluss erfolgt über Push-in CAGE CLAMP mit werkzeugloser Hebelbetätigung, die Ausgangsspannung ist galvanisch getrennt (SELV/PELV).
Hersteller: WAGO
Hersteller-Art.Nr.: 2687-2346
EAN Nummer: 4066966433265
Produkttyp: Netzteil, Stromversorgung
Produktserie: Eco 2
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 3
Eingangsnennspannung Ue Nenn (Eingang): 3 x AC 400 … 500 V
Eingangsspannungsbereich (Eingang): 3 x AC 340 … 550 V
Nennnetzfrequenz-Bereich (Eingang): 50 … 60 Hz
Eingangsstrom Ie (Eingang): max. 0,68 A (AC 400 V; Nennlast); max. 0,58 A (AC 500 V
Einschaltstrom (Eingang): max. 25 A (nach 1 ms)
Leistungsfaktor (Eingang): mind. 0,5 (AC 400 V; Nennlast)
Leistungsfaktorkorrektur (PFC) (Eingang): Passiv
Netzausfall-Überbrückung (Eingang): mind. 20 ms (AC 400 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV)
Ausgangsspannungsbereich (Ausgang): DC 24 … 28 V
Voreinstellung (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 10 A (DC 24 V)
Ausgangsnennleistung (Ausgang): 240 W
Regelabweichung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 100 mV (Spitze − Spitze)
Verhalten bei Überlast (Ausgang): Konstantstrom bis 110 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf

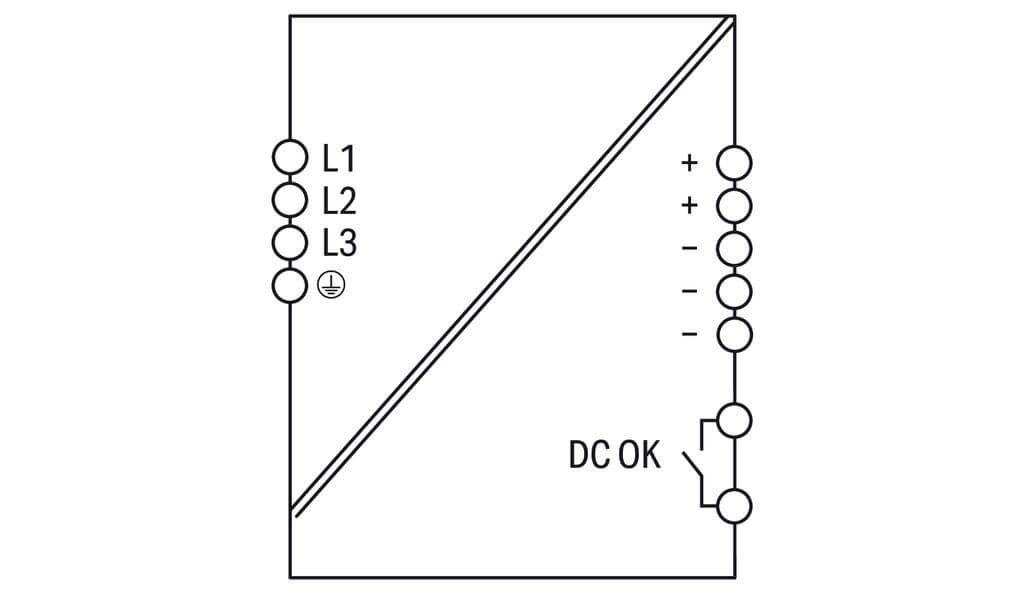

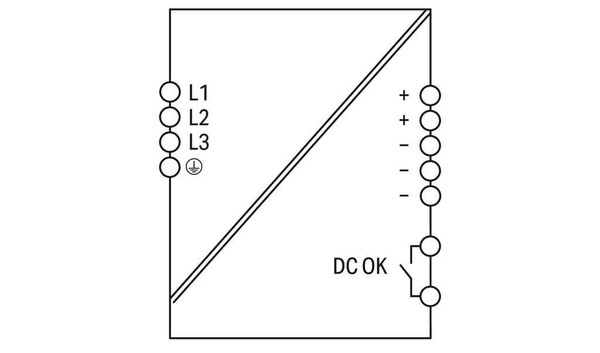

Signalisierung (Signalisierung und Kommunikation): Optische Zustandsanzeige (DC OK, LED grün); Optische Zustandsanzeige (Überlast, LED rot); Signalausgang (DC OK)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 1,1 W (Leerlauf); max. 20 W (Nennlast)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 92,5 %
Interne Sicherung (Absicherung): nein
Vorsicherung (notwendig) (Absicherung): 16 A (für USA/Kanada: 15 A)
Anschlussdaten
Anschlusstyp: Eingang/Ausgang/Signalisierung
Anschlusstechnik: Push-in CAGE CLAMP
WAGO Klemme: WAGO Serie 2604
Eindrähtiger Leiter: 0,2 … 4 mm²
Feindrähtiger Leiter: 0,2 … 4 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 0,25 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen: 0,25 … 2,5 mm²
Abisolierlänge: 9 … 11 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.510 V
Isolationsspannung (Pri.-PE, AC): 2.200 V
Schutzklasse: I
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: III (max. 2000 m ü. N. N.); II (> 2000 m ü. N. N.)
Verschmutzungsgrad: 2
Transientenschutz; primär: Ja
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 700.000 h (gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten)
Materialien & Maße
Breite: 55 mm
Höhe: 130 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 130 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 … +70 °C
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -3 %/K (> 45 °C)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); SEMI F47 (Festigkeit gegen Spannungseinbrüche für Halbleiter-Fertigungsanlagen)
