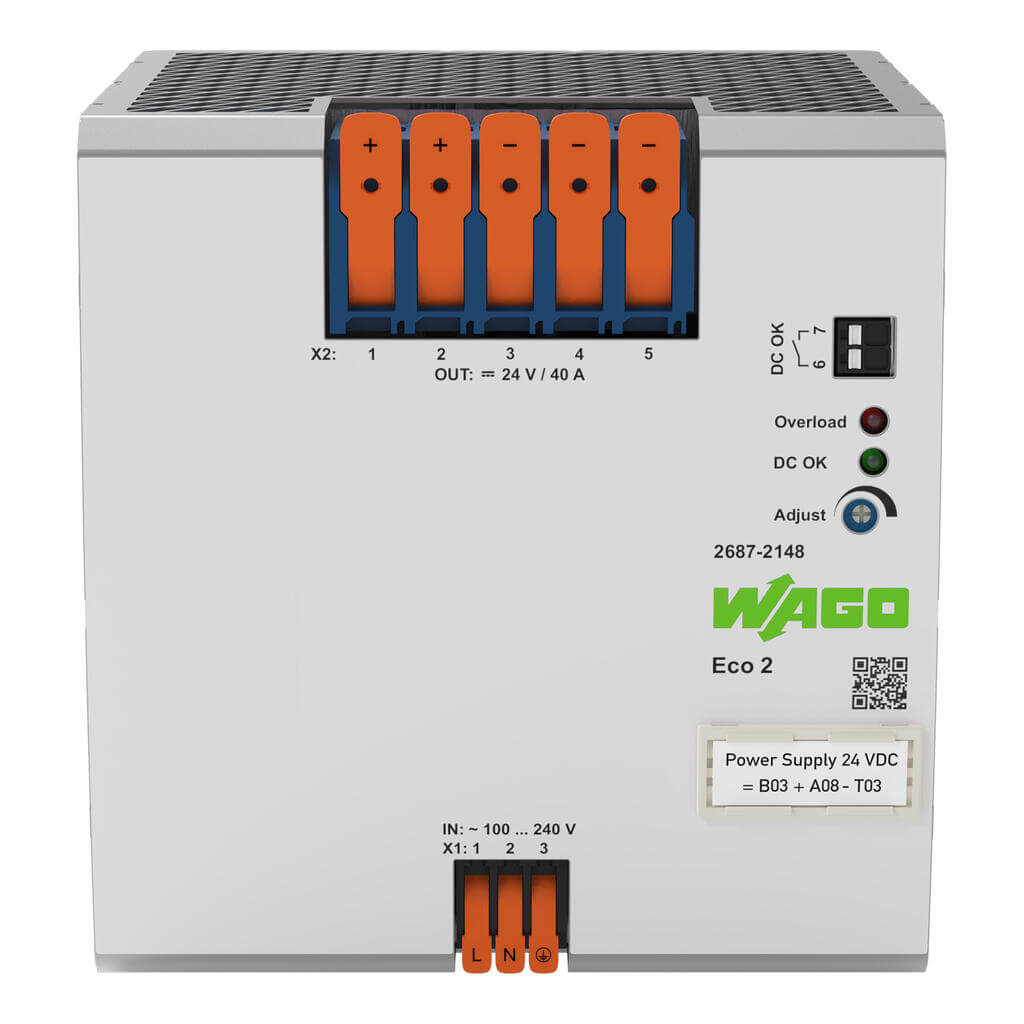

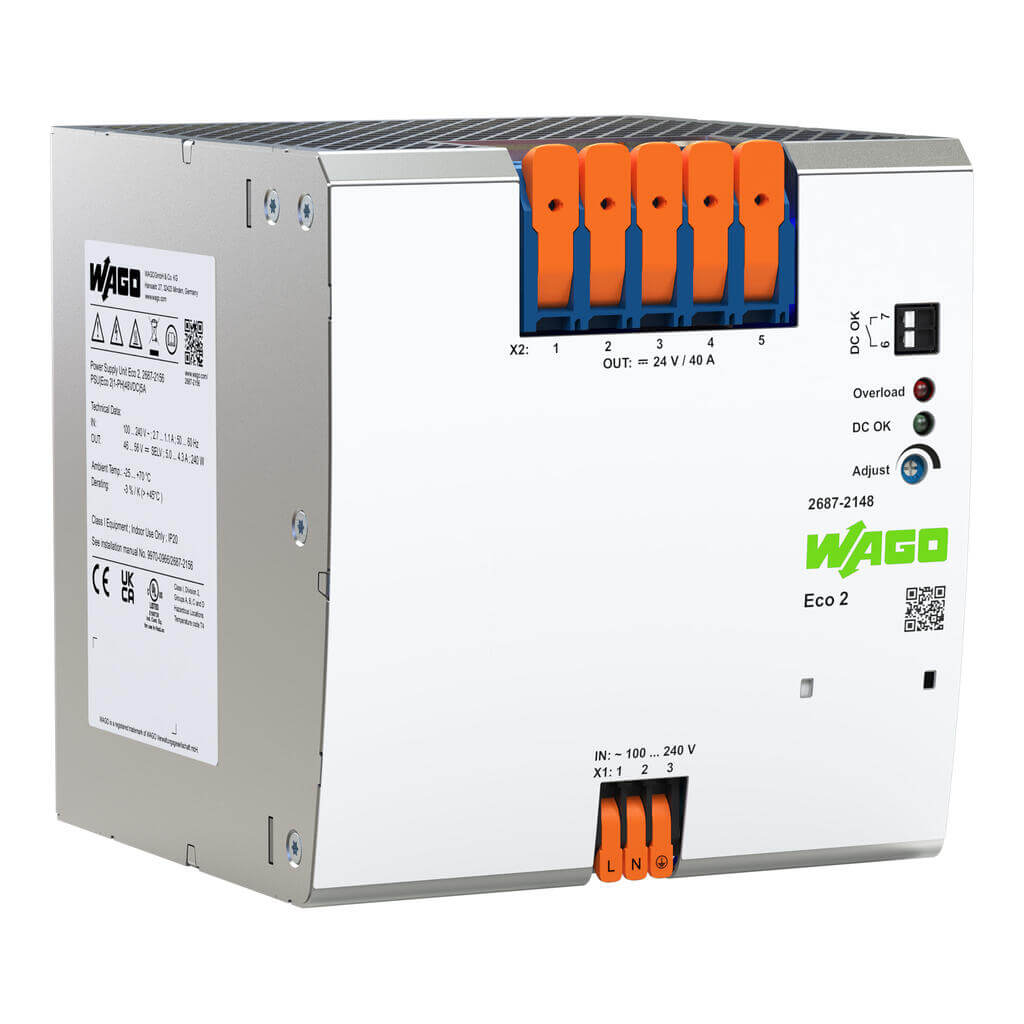

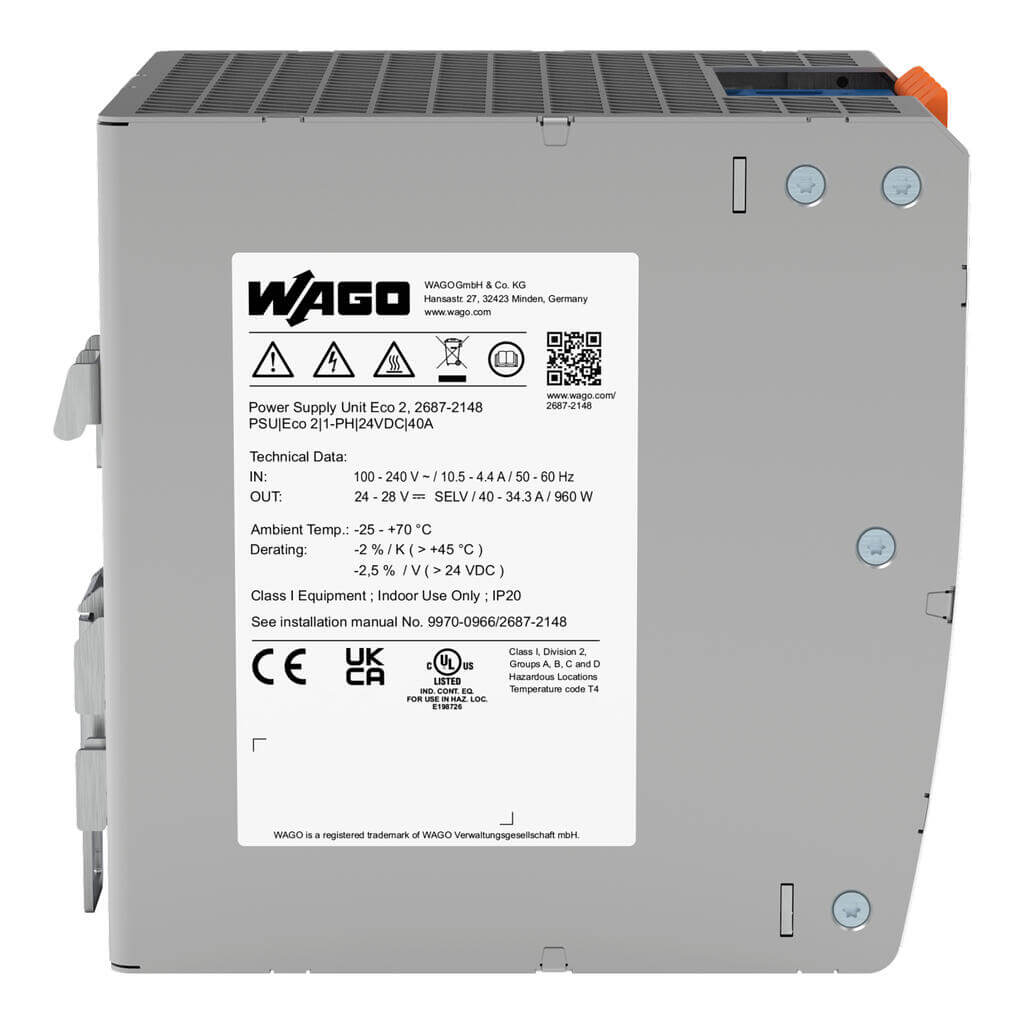

WAGO 2687-2148 Stromversorgung Eco 2, 1-phasig, DC 24V, 40A, 960W, PowerBoost
• WAGO 2687-2148 Stromversorgung Eco 2, 1-phasig, DC 24V, 40A, 960W, PowerBoost
• Stromversorgung mit PowerBoost
• Signalausgang, optische Zustandsanzeige
• Parallelschaltbar, reihenschaltbar
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Anschlusstechnik mit Direktstecktechnik und werkzeugloser Hebelbetätigung
• Galvanisch getrennte Ausgangsspannung (SELV/PELV) gemäß EN 61010 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte)
• WAGO 2687-2148 ist eine Stromversorgung der Serie Eco 2 mit PowerBoost-Funktion für die Tragschienenmontage im Schaltschrank. Der 1-phasige Eingang deckt AC 100 bis 240 V ab, am Ausgang liefert das Gerät DC 24 V mit 40 A und 960 W. Ein Signalausgang meldet den Betriebszustand, der Anschluss erfolgt über Push-in CAGE CLAMP mit werkzeugloser Hebelbetätigung, die Ausgangsspannung ist galvanisch getrennt (SELV/PELV).
Hersteller: WAGO
Hersteller-Art.Nr.: 2687-2148
EAN Nummer: 4066966433081
Produkttyp: Netzteil, Stromversorgung
Produktserie: Eco 2
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 90 … 264 V
Nennnetzfrequenz-Bereich (Eingang): 50 … 60 Hz
Eingangsstrom Ie (Eingang): max. 4,4 A (AC 230 V; Nennlast); max. 10,5 A (AC 100 V
Einschaltstrom (Eingang): max. 25 A (nach 1 ms)
Leistungsfaktor (Eingang): mind. 0,95 (AC 230 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV/PELV)
Ausgangsspannungsbereich (Ausgang): DC 24 … 28 V
Ausgangsnennstrom Ia Nenn (Ausgang): 40 A
Ausgangsnennleistung (Ausgang): 960 W
Regelabweichung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 75 mV (Spitze − Spitze)
Verhalten bei Überlast (Ausgang): Konstantleistung bis 120 % für 5 s, danach 100 % Konstantstrom bis Boost wieder verfügbar; bei Kurzschluss Abschaltung und automatischer Wiederanlauf
PowerBoost (Ausgang): DC 48 A (5 s)
Signalisierung (Signalisierung und Kommunikation): Optische Zustandsanzeige (DC OK, LED grün); Optische Zustandsanzeige (Überlast, LED rot); Signalausgang (DC OK)
Hinweis zur Signalisierung (Signalisierung und Kommunikation): DC-OK-Kontakt: max. DC 31 V, 50 mA, nur ohmsche Last
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 3 W (Leerlauf); max. 53 W (Nennlast)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 95 %
Interne Sicherung (Absicherung): T 20 A / AC 250 V
Vorsicherung (empfohlen) (Absicherung): 16 A (für USA/Kanada: 15 A)

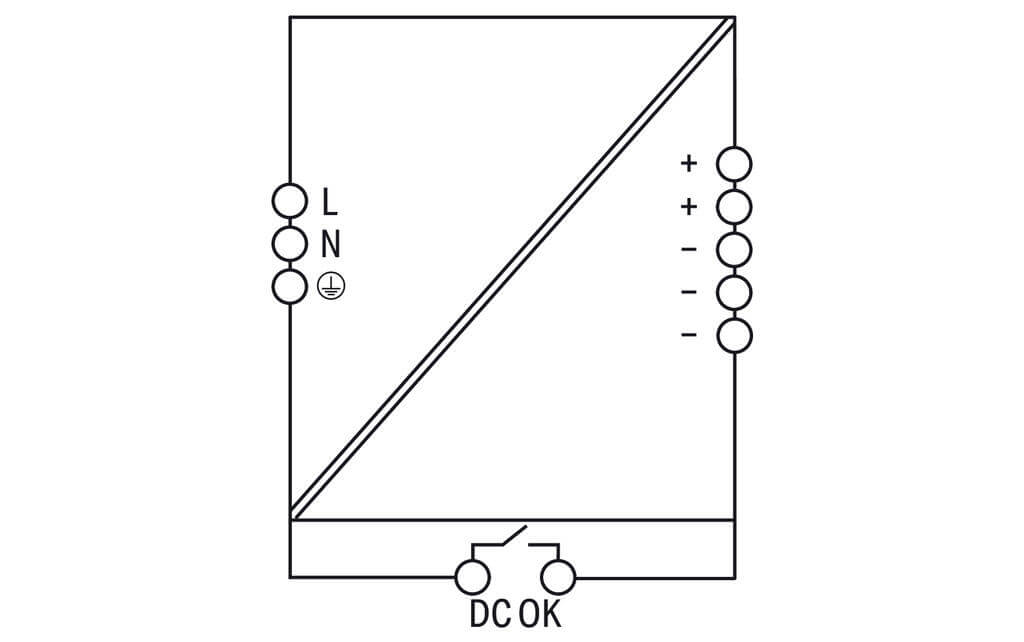

Anschlussdaten
Anschlusstyp (Anschluss 1): Eingang
Anschlusstechnik (Anschluss 1): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 2604
Eindrähtiger Leiter (Anschluss 1): 0,2 … 4 mm²
Feindrähtiger Leiter (Anschluss 1): 0,2 … 4 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen (Anschluss 1): 0,25 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen (Anschluss 1): 0,25 … 2,5 mm²
Abisolierlänge (Anschluss 1): 9 … 11 mm
Anschlusstyp (Anschluss 2): Ausgang
Anschlusstechnik (Anschluss 2): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 2616
Eindrähtiger Leiter (Anschluss 2): 0,75 … 16 mm²
Feindrähtiger Leiter (Anschluss 2): 0,75 … 25 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen (Anschluss 2): 0,75 … 16 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen (Anschluss 2): 0,75 … 16 mm²
Abisolierlänge (Anschluss 2): 18 … 20 mm
Anschlusstyp (Anschluss 3): Signalisierung
Anschlusstechnik (Anschluss 3): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 3): WAGO Serie 2086
Eindrähtiger Leiter (Anschluss 3): 0,14 … 1,5 mm²
Feindrähtiger Leiter (Anschluss 3): 0,14 … 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen (Anschluss 3): 0,25 … 0,75 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen (Anschluss 3): 0,25 … 1,5 mm²
Abisolierlänge (Anschluss 3): 8 … 9 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.510 V
Isolationsspannung (Pri.-PE, AC): 2.200 V
Isolationsspannung (Sek.-PE): DC 0,5 kV
Isolationsspannung (Sek.-Signal): DC 0,5 kV
Schutzklasse: I
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: III (max. 2000 m ü. N. N.); II (> 2000 m ü. N. N.)
Verschmutzungsgrad: 2
Transientenschutz; primär: Ja
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 1.150.000 h (bei 25 °C)
Materialien & Maße
Breite: 125 mm
Höhe: 130 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 130 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 … +70 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -2 %/K (> 45 °C); -2,5 %/V (> DC 24 V)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV))
