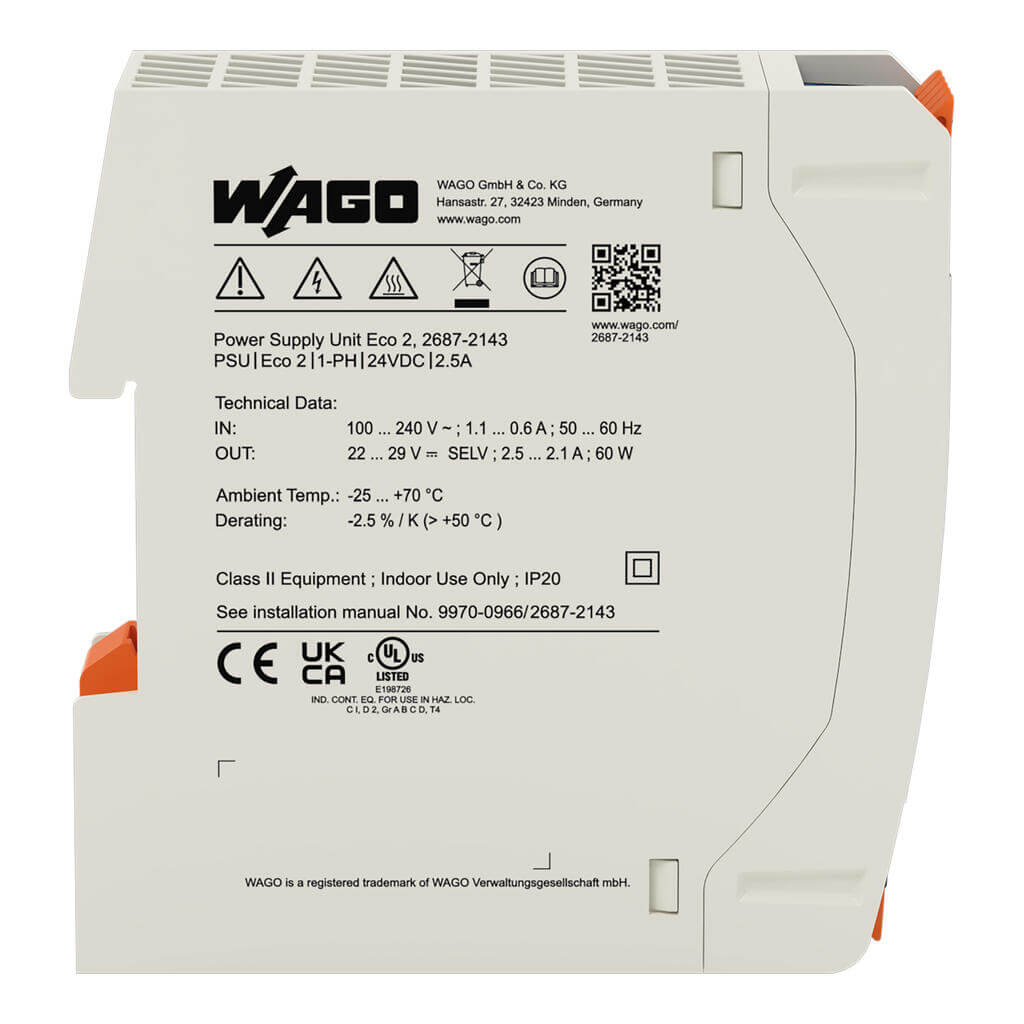

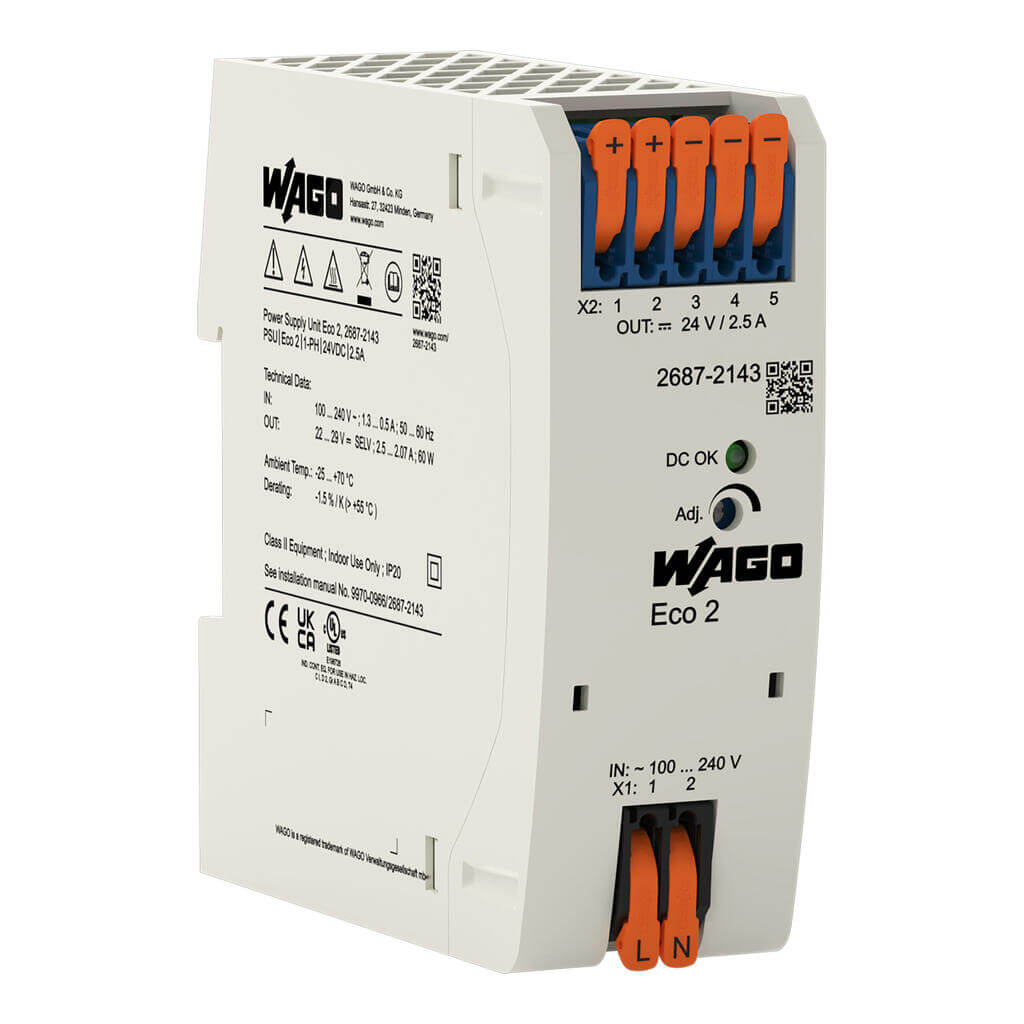

WAGO 2687-2143 Stromversorgung Eco 2, 1-phasig, DC 24V, 2,5A, 60W
• WAGO 2687-2143 Stromversorgung Eco 2, 1-phasig, DC 24V, 2,5A, 60W
• Optische Zustandsanzeige
• Parallelschaltbar, reihenschaltbar

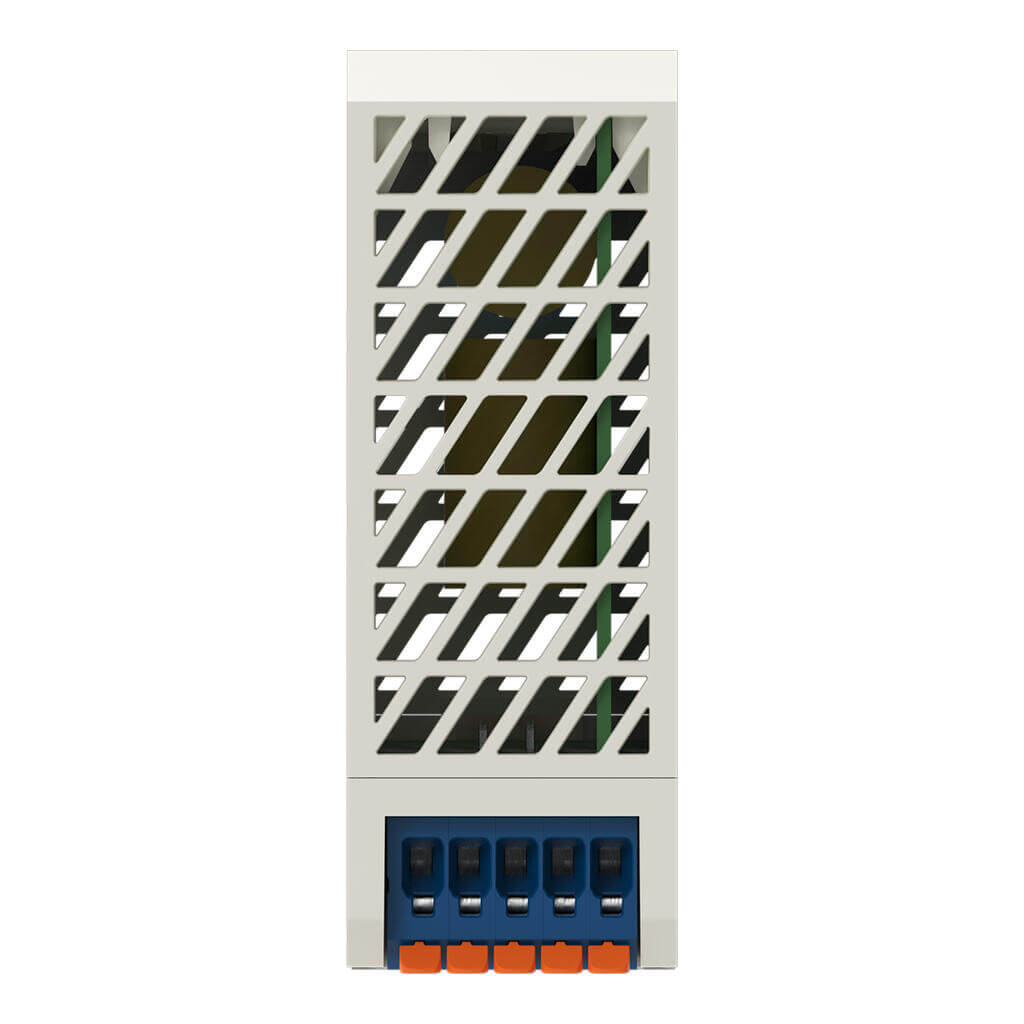

• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Anschlusstechnik mit Direktstecktechnik und werkzeugloser Hebelbetätigung
• Galvanisch getrennte Ausgangsspannung (SELV/PELV) gemäß EN 61010 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte)
• Beschriftungsaufnahme (Bestellnr. 2789-1233, nicht im Lieferumfang enthalten) für WAGO Beschriftungskarten (WMB) und WAGO Beschriftungsstreifen
• WAGO 2687-2143 ist eine Stromversorgung der Serie Eco 2 für die Tragschienenmontage im Schaltschrank. Der 1-phasige Eingang deckt AC 100 bis 240 V ab, am Ausgang liefert das Gerät DC 24 V mit 2,5 A und 60 W. Eine LED zeigt den Betriebszustand, der Anschluss erfolgt über Push-in CAGE CLAMP mit werkzeugloser Hebelbetätigung, die Schutzart ist IP20.
Hersteller: WAGO
Hersteller-Art.Nr.: 2687-2143
EAN Nummer: 4066966480061
Produkttyp: Netzteil, Stromversorgung
Produktserie: Eco 2
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 90 … 264 V
Nennnetzfrequenz-Bereich (Eingang): 50 … 60 Hz
Eingangsstrom Ie (Eingang): max. 0,5 A (AC 230 V; Nennlast); max. 1,1 A (AC 100 V
Einschaltstrom (Eingang): max. 20 A (nach 1 ms)
Leistungsfaktorkorrektur (PFC) (Eingang): Passiv
Netzausfall-Überbrückung (Eingang): mind. 130 ms (AC 230 V); mind. 23 ms (AC 110 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV)
Ausgangsspannungsbereich (Ausgang): DC 22 … 29 V (einstellbar)
Voreinstellung (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 2,5 A (DC 24 V)
Ausgangsnennleistung (Ausgang): 60 W
Regelabweichung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 20 mV (Spitze − Spitze, bei AC 230 V)
Verhalten bei Überlast (Ausgang): Konstantleistung bis 130 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf

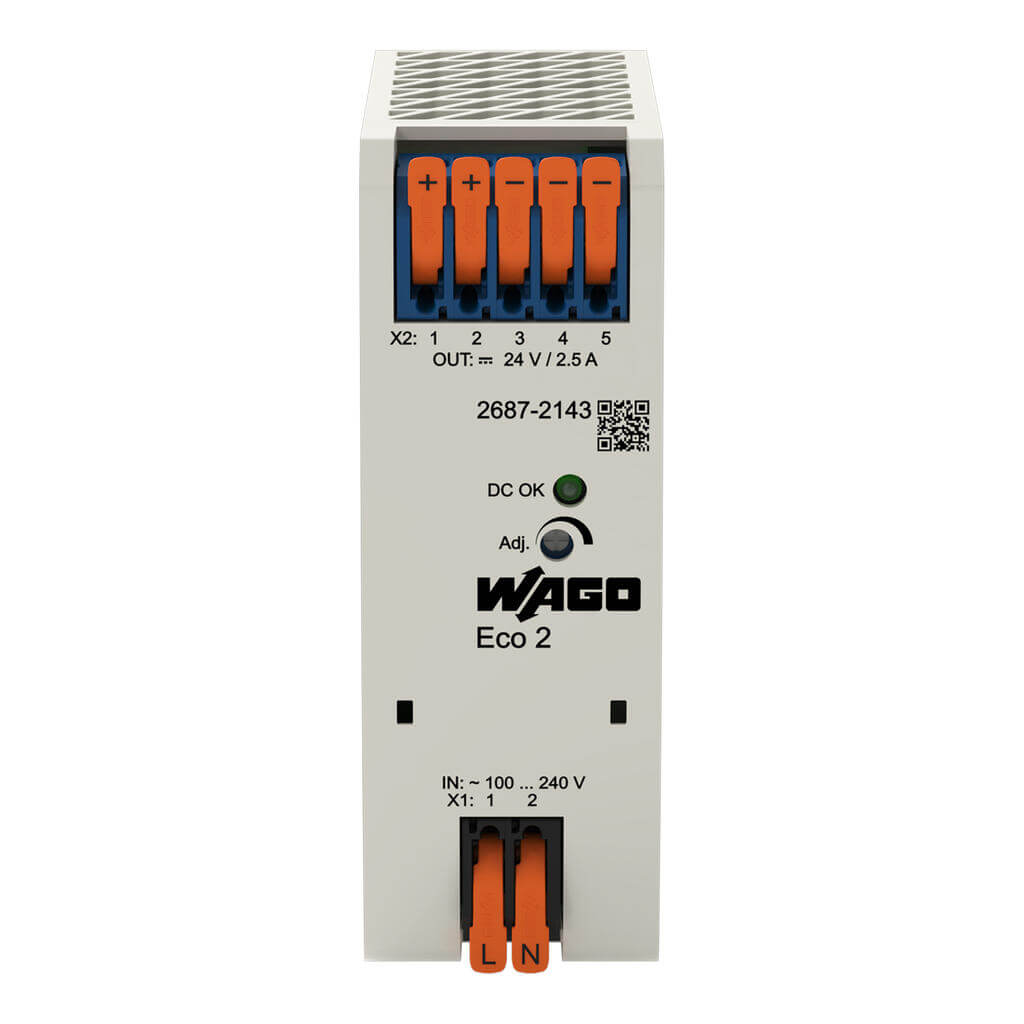

Signalisierung (Signalisierung und Kommunikation): 1 x LED DC OK (grün)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 0,1 W (Leerlauf); max. 6 W (Nennlast)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 90,5 %
Interne Sicherung (Absicherung): T 2 A / AC 250 V
Vorsicherung (empfohlen) (Absicherung): 16 A (für USA/Kanada: 15 A)
Anschlussdaten
Anschlusstyp: Eingang/Ausgang
Anschlusstechnik: Push-in CAGE CLAMP
WAGO Klemme: WAGO Serie 2604
Eindrähtiger Leiter: 0,2 … 4 mm²
Feindrähtiger Leiter: 0,2 … 4 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 0,25 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen: 0,25 … 2,5 mm²
Abisolierlänge: 9 … 11 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.510 V
Schutzklasse: II
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Rückeinspeisungsfestigkeit: max. DC 35 V
Überspannungskategorie: III (max. 2000 m ü. N. N.); II (> 2000 m ü. N. N.)
Verschmutzungsgrad: 2
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja
Reihenschaltbar: Ja
MTBF: > 1.100.000 h
Materialien & Maße
Breite: 35 mm
Höhe: 100 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 90 mm

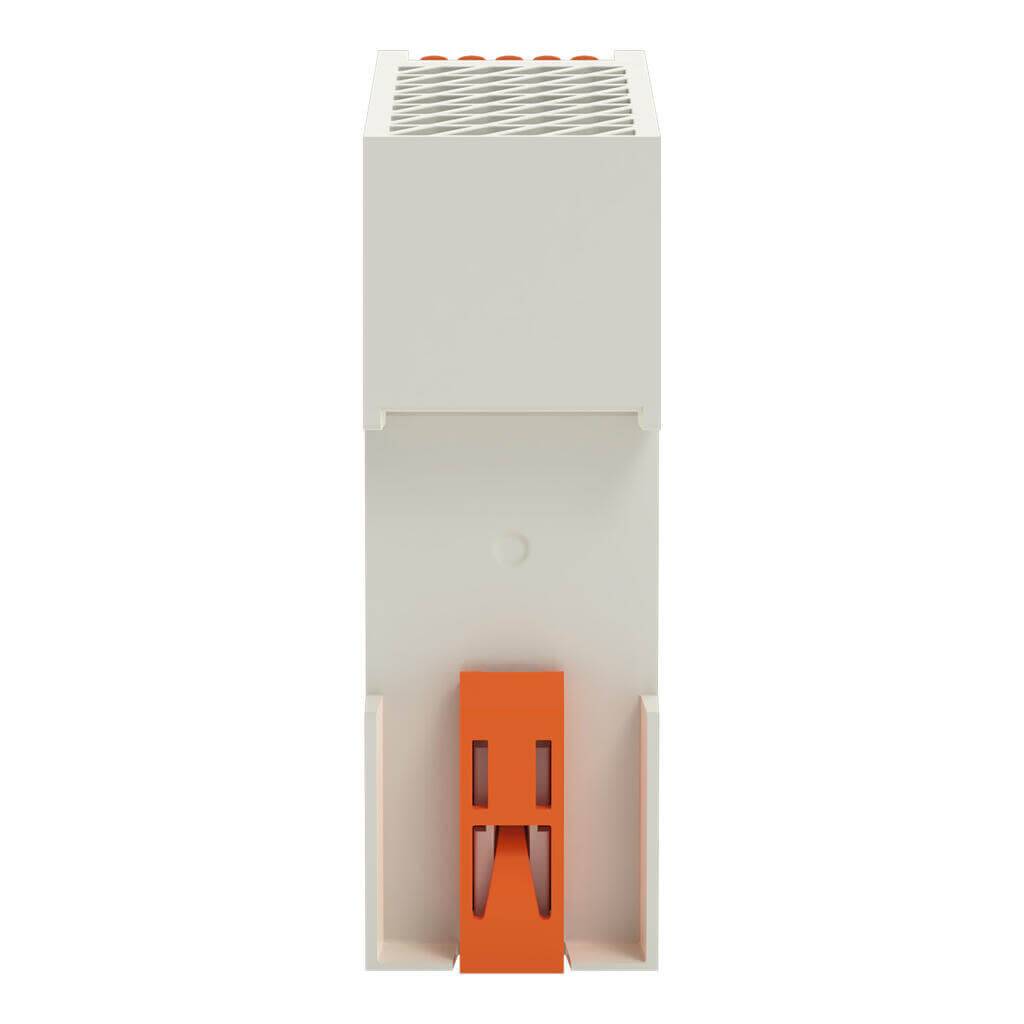

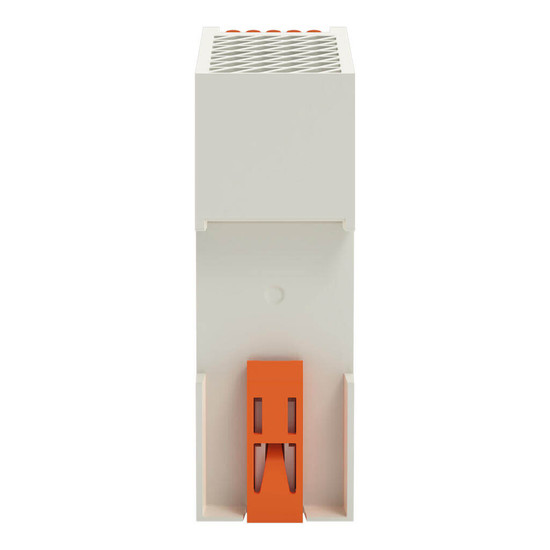

Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 … +70 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -1,5 %/K (> 55 °C)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: EN 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); SEMI F47 (Festigkeit gegen Spannungseinbrüche für Halbleiter-Fertigungsanlagen)
