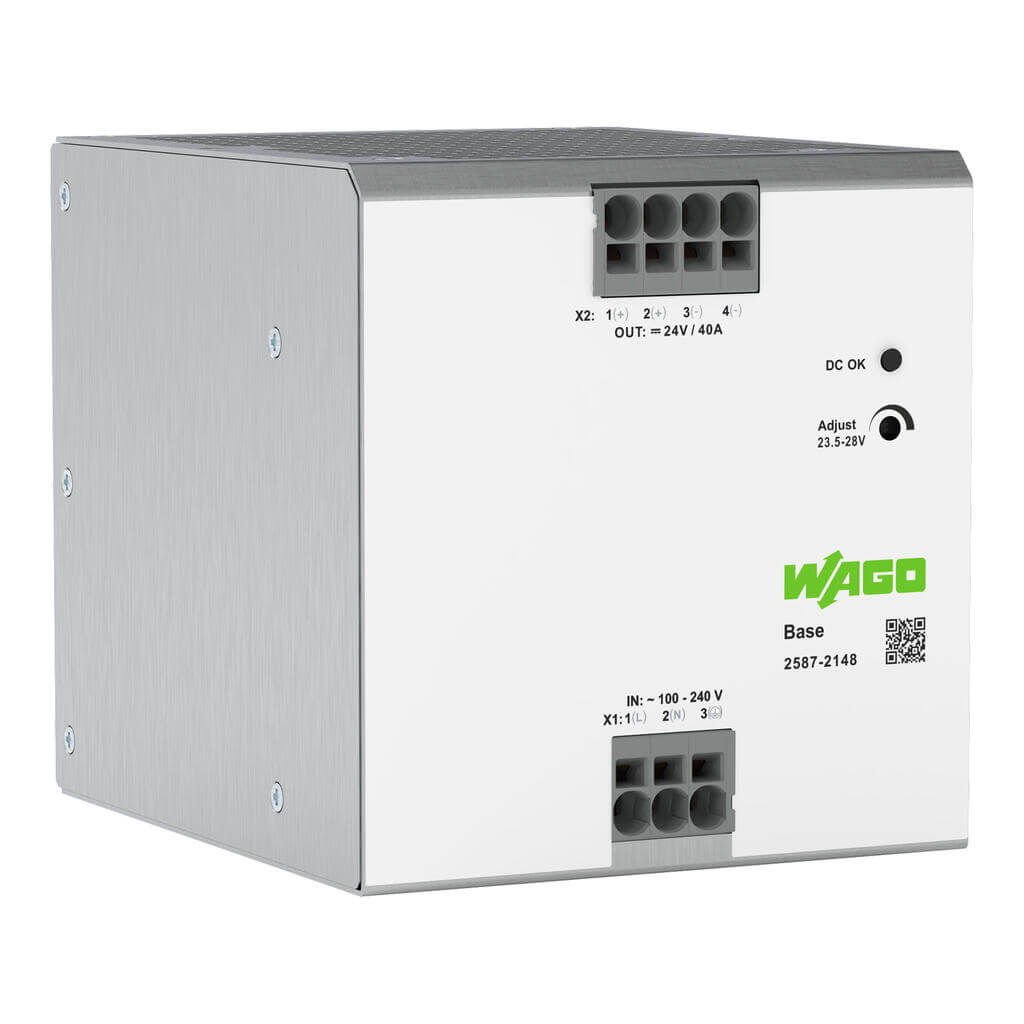

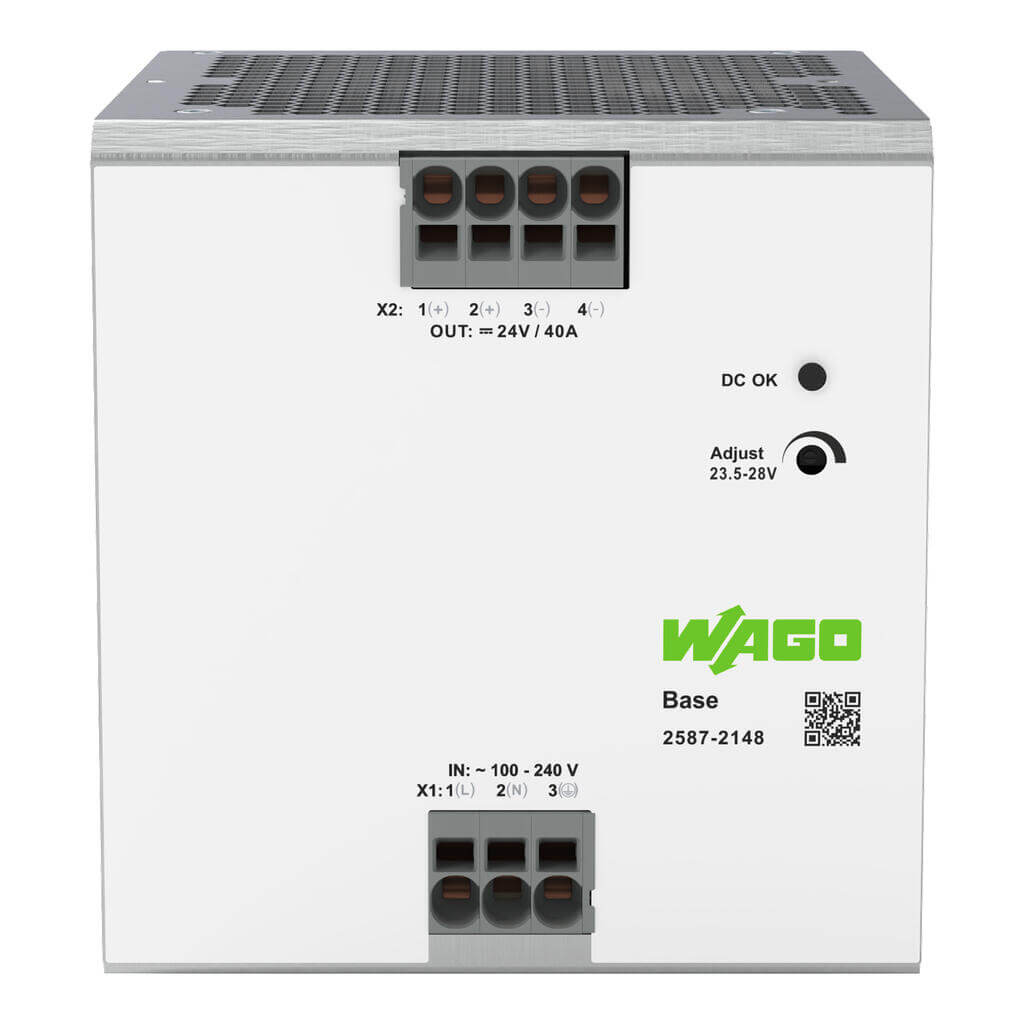

WAGO 2587-2148 Stromversorgung Base, 1-phasig, DC 24V, 40A, 960W
• WAGO 2587-2148 Stromversorgung Base, 1-phasig, DC 24V, 40A, 960W
• Optische Zustandsanzeige
• Parallelschaltbar, reihenschaltbar
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Anschlusstechnik mit Direktstecktechnik
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte)
• WAGO 2587-2148 ist eine primär getaktete Stromversorgung der Serie Base zur Montage auf Tragschiene 35 / DIN Hutschiene im Schaltschrank. Der 1-phasige Eingang verarbeitet AC 100 bis 240 V mit einem Eingangsstrom bis 12 A, am Ausgang liefert das Gerät DC 24 V mit 40 A und 960 W. Die Ausgangsspannung ist galvanisch getrennt (SELV), der Anschluss erfolgt über Push-in CAGE CLAMP.
Hersteller: WAGO
Hersteller-Art.Nr.: 2587-2148
EAN Nummer: 4066966768053
Produkttyp: Netzteil, Stromversorgung
Produktserie: Base
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 90 … 264 V
Nennnetzfrequenz-Bereich (Eingang): 47 … 63 Hz
Eingangsstrom Ie (Eingang): max. 12 A (AC 100 V; Nennlast)
Einschaltstrom (Eingang): max. 15 A (bei AC 230 V / 25 °C)
Leistungsfaktor (Eingang): mind. 0,99 (AC 115 V); mind. 0,99 (AC 230 V)
Leistungsfaktorkorrektur (PFC) (Eingang): Aktiv
Netzausfall-Überbrückung (Eingang): mind. 20 ms (AC 230 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV)
Ausgangsspannungsbereich (Ausgang): DC 23,5 … 28 V
Voreinstellung (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 40 A (DC 24 V)
Leckstrom bei Nennspannung (Ausgang): max. 352 µA
Ausgangsnennleistung (Ausgang): 960 W
Regelabweichung (Ausgang): max. 3 %
Lastausregelung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 80 mV (Spitze − Spitze)
Verhalten bei Überlast (Ausgang): Konstantleistung bis 150 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf
Signalisierung (Signalisierung und Kommunikation): Optische Zustandsanzeige (DC OK, LED grün)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 4 W (Leerlauf); max. 118 W (AC 115 V; Nennlast); max. 73 W (AC 230 V
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 93 % (AC 230 V; Nennlast)
Interne Sicherung (Absicherung): F 15 Ah / AC 250 V
Anschlussdaten
Anschlusstyp (Anschluss 1): Eingang
Anschlusstechnik (Anschluss 1): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 1): WAGO Serie 2626
Eindrähtiger Leiter (Anschluss 1): 0,2 … 10 mm²
Feindrähtiger Leiter (Anschluss 1): 0,2 … 10 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen (Anschluss 1): 0,25 … 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen (Anschluss 1): 0,25 … 6 mm²
Abisolierlänge (Anschluss 1): 13 … 15 mm
Anschlusstyp (Anschluss 2): Ausgang
Anschlusstechnik (Anschluss 2): Push-in CAGE CLAMP
WAGO Klemme (Anschluss 2): WAGO Serie 2626
Eindrähtiger Leiter (Anschluss 2): 0,2 … 10 mm²
Feindrähtiger Leiter (Anschluss 2): 0,2 … 10 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen (Anschluss 2): 0,25 … 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen (Anschluss 2): 0,25 … 6 mm²
Abisolierlänge (Anschluss 2): 13 … 15 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.510 V
Isolationsspannung (Pri.-PE, AC): 2.200 V
Isolationsspannung (Sek.-PE): DC 0,5 kV
Schutzklasse: I
Schutzart: IP20
Verpolungsschutz: Ja
Rückeinspeisungsfestigkeit: max. DC 35 V
Überspannungskategorie: III (max. 2000 m); II (max. 5000 m)
Verschmutzungsgrad: 2
Transientenschutz; primär: Ja
Überspannungschutz; sekundär: max. DC 35 V (im Fehlerfall)
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja, für 2 Geräte des gleichen Typs
Reihenschaltbar: Ja, für 2 Geräte des gleichen Typs
MTBF: > 1.000.000 h (bei 25 °C; gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten; SN 29500, Siemens-Norm Ausfallraten von Bauelementen, Zuverlässigkeitsberechnung)
Materialien & Maße
Breite: 120 mm
Höhe: 125 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 140 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -30 … +70 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -19,2 W/°C (> 45 °C und 50 °C und mind. 200 V~)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: SEMI F47 (Festigkeit gegen Spannungseinbrüche für Halbleiter-Fertigungsanlagen); EN 55032 (Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen an die Störaussendung); EN 55035 (Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen zur Störfestigkeit); EN 61000-3-3 (Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker); EN 61204-3 (Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang - Teil 3: Elektromagnetische Verträglichkeit (EMV)); EN 61558-2-16 (Sicherheit von Transformatoren, Drosseln, Netzgeräten und Kombinationen - Teil 2-16: Besondere Anforderungen an Schaltnetzteile); EN IEC 61000-3-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte für Oberschwingungsströme); EN IEC 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen); EN IEC 61010-2-201 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-201: Besondere Anforderungen für Steuer- und Regelgeräte)
