WAGO 2587-2144 Stromversorgung Base, 1-phasig, DC 24V, 5A, 120W
• WAGO 2587-2144 Stromversorgung Base, 1-phasig, DC 24V, 5A, 120W
• Optische Zustandsanzeige
• Parallelschaltbar, reihenschaltbar
• Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
• Anschlusstechnik mit Direktstecktechnik
• Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 62368-1 (Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen)

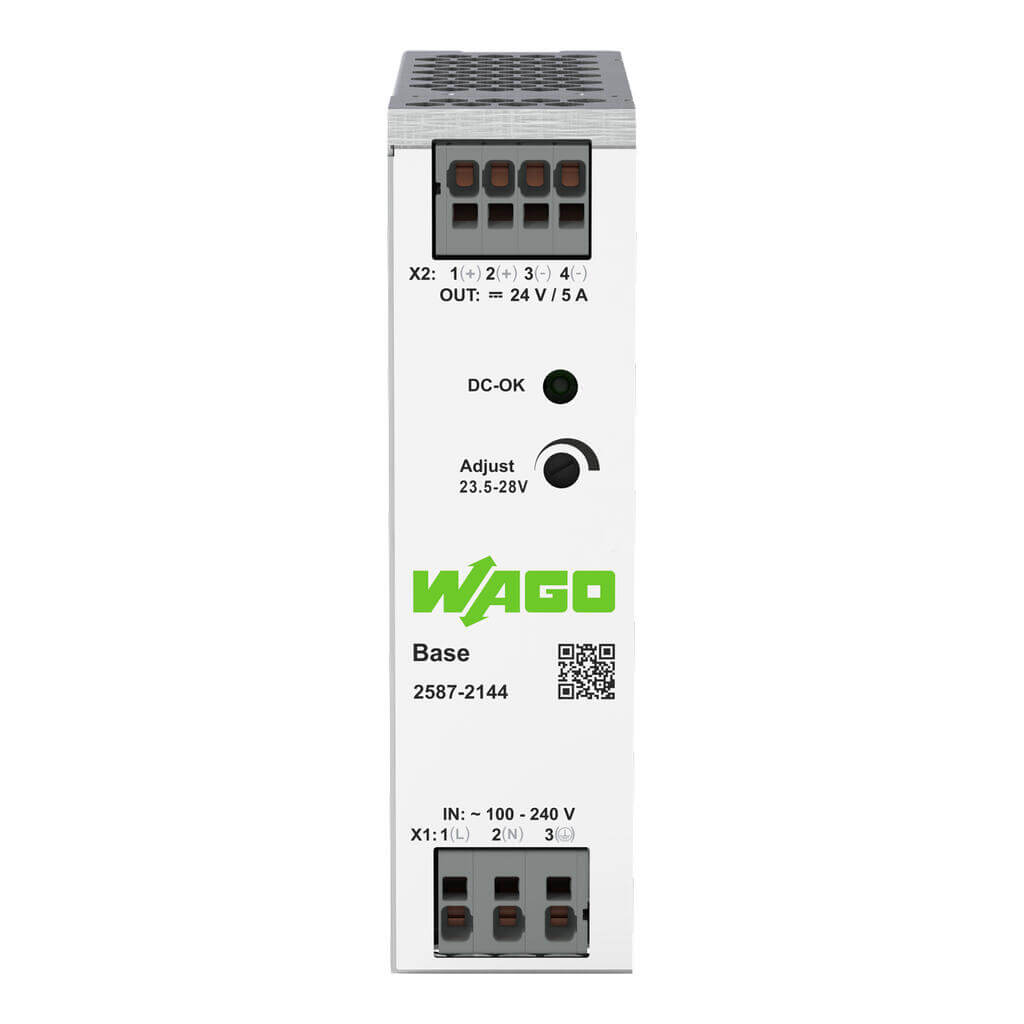

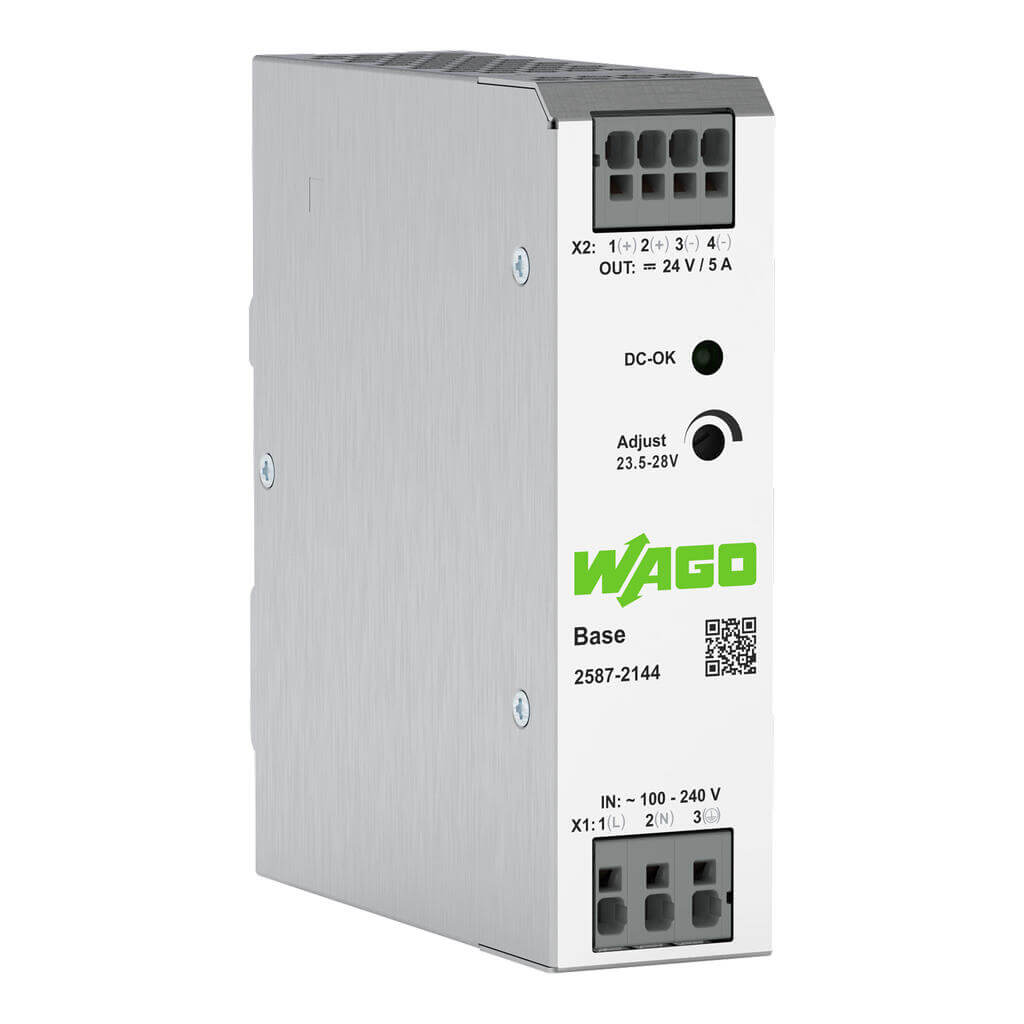

• Die WAGO Stromversorgung Base 2587-2144 ist eine primär getaktete Stromversorgung für die Montage auf der Tragschiene / DIN Hutschiene. Am 1-phasigen Eingang liegt AC 100 bis 240 V an, am Ausgang stehen DC 24 V bei 5 A und 120 W zur Verfügung. Der Anschluss erfolgt über Push-in CAGE CLAMP der Serie 2624 für Leiterquerschnitte von 0,2 bis 6 mm². Eine optische Zustandsanzeige zeigt den Betriebszustand.
Hersteller: WAGO
Hersteller-Art.Nr.: 2587-2144
EAN Nummer: 4066966700114
Produkttyp: Netzteil, Stromversorgung
Produktserie: Base
Verkaufseinheit: 1 Stück
Technische Daten
Phasen (Eingang): 1
Eingangsnennspannung Ue Nenn (Eingang): 1 x AC 100 … 240 V
Eingangsspannungsbereich (Eingang): 1 x AC 90 … 264 V (Derating -1 %/V für Spannung < AC 100 V)
Nennnetzfrequenz-Bereich (Eingang): 47 Hz / 63 Hz
Eingangsstrom Ie (Eingang): max. 4 A
Einschaltstrom (Eingang): max. 35 A (bei AC 230 V / 25 °C)
Leistungsfaktor (Eingang): mind. 0,6 (AC 115 V); mind. 0,48 (AC 230 V)
Leistungsfaktorkorrektur (PFC) (Eingang): Passiv
Netzausfall-Überbrückung (Eingang): mind. 50 ms (AC 230 V)
Ausgangsnennspannung Ua Nenn (Ausgang): DC 24 V (SELV)
Ausgangsspannungsbereich (Ausgang): DC 23,5 … 28 V (einstellbar)
Voreinstellung (Ausgang): DC 24 V
Ausgangsnennstrom Ia Nenn (Ausgang): 5 A (DC 24 V)
Leckstrom bei Nennspannung (Ausgang): max. 416 µA
Ausgangsnennleistung (Ausgang): 120 W
Regelabweichung (Ausgang): max. 1 %
Restwelligkeit (Ausgang): max. 100 mV (Spitze − Spitze)
Verhalten bei Überlast (Ausgang): bei Kurzschluss Abschaltung und automatischer Wiederanlauf
Signalisierung (Signalisierung und Kommunikation): Optische Zustandsanzeige (DC OK)
Verlustleistung Pv (Wirkungsgrad/Verlustleistungen): max. 5 W (Stand-by); max. 16,8 W (Volllast)
Wirkungsgrad typ. (Wirkungsgrad/Verlustleistungen): 88 %
Interne Sicherung (Absicherung): T 5 A / 250 V
Anschlussdaten
Anschlusstyp: Eingang/Ausgang
Anschlusstechnik: Push-in CAGE CLAMP
WAGO Klemme: WAGO Serie 2624
Eindrähtiger Leiter: 0,2 … 6 mm²
Feindrähtiger Leiter: 0,2 … 6 mm²
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen: 0,25 … 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen: 0,25 … 2,5 mm²
Abisolierlänge: 10 … 12 mm
Sicherheit und Schutz
Isolationsspannung (Pri.-Sek., AC): 3.510 V
Isolationsspannung (Pri.-PE, AC): 2.210 V
Schutzklasse: I
Schutzart: IP20; gemäß EN 60529 (Schutzarten durch Gehäuse, IP-Code)
Überspannungskategorie: III (max. 2000 m); II (> 2000 m)
Verschmutzungsgrad: 2
Kurzschlussfest: Ja
Leerlauffest: Ja
Parallelschaltbar: Ja, für 2 Geräte des gleichen Typs
Reihenschaltbar: Ja, für 2 Geräte des gleichen Typs
MTBF: > 1.000.000 h (bei 25 °C; gemäß IEC 61709, Elektrische Bauelemente - Zuverlässigkeit - Referenzbedingungen für Ausfallraten; SN 29500, Siemens-Norm Ausfallraten von Bauelementen, Zuverlässigkeitsberechnung)
Materialien & Maße
Breite: 35 mm
Höhe: 125 mm
Tiefe ab Oberkante Tragschiene / DIN Hutschiene: 102 mm
Montageart: Tragschiene 35 / DIN Hutschiene
Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -30 … +70 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung): -40 … +85 °C
Relative Feuchte: 5 … 96 % (keine Betauung zulässig)
Derating: -2,4 W/°C (> 45 °C und 50 °C und mind. 200 V)
Klimaklasse: 3K3 (gemäß EN 60721, Klassifizierung von Umgebungsbedingungen)
Einsatzhöhe max.: 5000 m
Normen und Bestimmungen
Normen/Bestimmungen: EN 62368-1 (Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen); EN 55032 (Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen an die Störaussendung); EN 55035 (Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen zur Störfestigkeit); EN IEC 61000-3-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte für Oberschwingungsströme); EN 61000-3-3 (Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker); EN IEC 61000-6-4 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnorm Störaussendung für Industriebereiche); EN IEC 61000-6-2 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnorm Störfestigkeit für Industriebereiche); SEMI F47 (Festigkeit gegen Spannungseinbrüche für Halbleiter-Fertigungsanlagen); EN 61558-2-16 (Sicherheit von Transformatoren, Drosseln, Netzgeräten und Kombinationen - Teil 2-16: Besondere Anforderungen an Schaltnetzteile)
