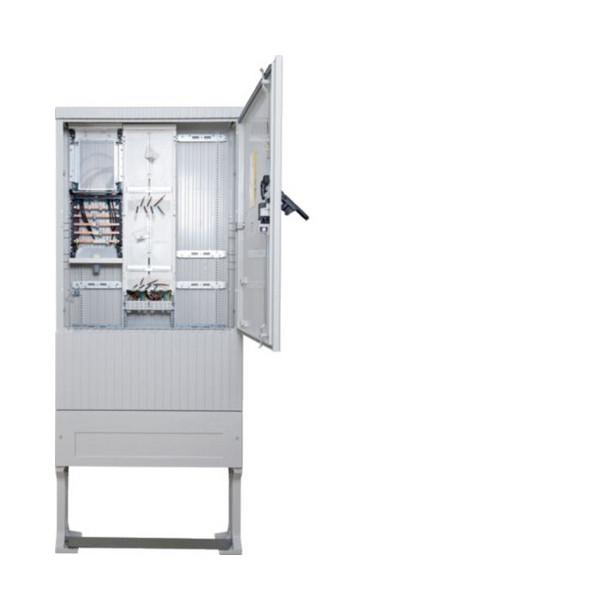

Hager ZAS207BD25A Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ
Hager ZAS207BD25A Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ
Hersteller: Hager
Hersteller-Artikelnummer: ZAS207BD25A
EAN Barcode: 3250611073628
ETIM Klassifizierung: Zähler-Komplettschrank
Produktionsland: Hergestellt in Polen, Made in EU
Breite: 839mm
Einbautiefe: 200mm
Farbe: grau
Anzahl der Zählerplätze: 2
Anzahl der Verteilerreihen: 7
Einbaubreite: 750mm
RAL-Nummer: 7035
Schutzart (IP): IP44
Anzahl der Felder: 3
Einbauhöhe: 1050mm
Mit Montageplatte: ja
Anzahl der TSG-Plätze: 0
Ausführung: 2-stöckig
Höhe: 2010mm
Bemessungsstrom: 63A
Werkstoff: Kunststoff
Tiefe: 277mm
Unterer Anschlussraum: mit Sammelschiene 5-polig
Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ.Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06.Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Zähleranschlusssäule, Zählersäule, Säule, Aussensäule, Standsäule
Hersteller: Hager
Hersteller-Artikelnummer: ZAS207BD25A
EAN Barcode: 3250611073628
ETIM Klassifizierung: Zähler-Komplettschrank
Produktionsland: Hergestellt in Polen, Made in EU
Breite: 839mm
Einbautiefe: 200mm
Farbe: grau
Anzahl der Zählerplätze: 2
Anzahl der Verteilerreihen: 7
Einbaubreite: 750mm
RAL-Nummer: 7035
Schutzart (IP): IP44
Anzahl der Felder: 3
Einbauhöhe: 1050mm
Mit Montageplatte: ja
Anzahl der TSG-Plätze: 0
Ausführung: 2-stöckig
Höhe: 2010mm
Bemessungsstrom: 63A
Werkstoff: Kunststoff
Tiefe: 277mm
Unterer Anschlussraum: mit Sammelschiene 5-polig
Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ.Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06.Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Zähleranschlusssäule, Zählersäule, Säule, Aussensäule, Standsäule
Angaben gem. Hersteller EU-Produktsicherheitsrichtlinie: Hager, Hager Vertriebsgesellschaft mbH & Co. KG, info@hager.de, Zum Gunterstal, 66440 Blieskasten, DE
