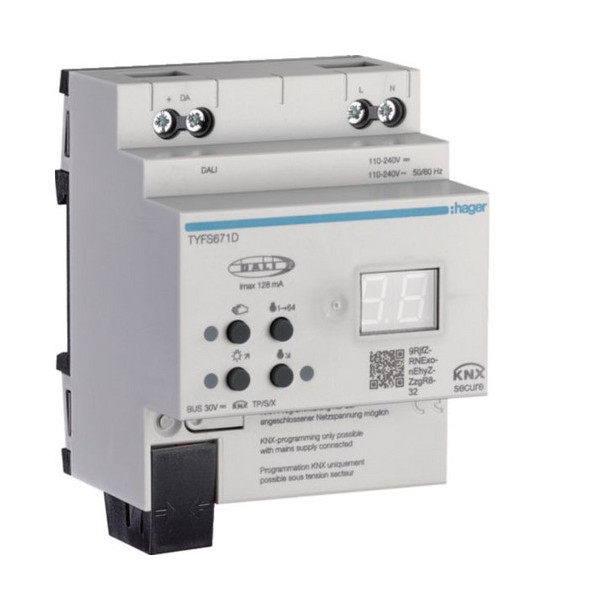

Hager TYFS671D KNX/DALI 2 Gateway, KNX Secure, 1-fach
Hager TYFS671D KNX/DALI 2 Gateway, KNX Secure, 1-fach
Hersteller: Hager
Hersteller-Artikelnummer: TYFS671D
EAN Barcode: 3250610050224
ETIM Klassifizierung: Bussystem-Systemschnittstelle/Medien-Gateway
Produktionsland: Hergestellt in Deutschland, Made in Germany
Visualisierung: ja
Mit LED-Anzeige: ja
Ausführung: Schnittstelle Beleuchtungssystem/DALI
Spannungsart: DC
Montageart: REG
Max. Anzahl der Geräte pro Kanal: 64
Anzahl der Kanäle: 1
Andere Bussysteme: ohne
Bussystem KNX: ja
Schutzart (IP): IP20
Breite in Teilungseinheiten: 4
Betriebsspannung: 110 - 240V
Updatefähig: ja
Leistungsaufnahme: 6W
KNX/DALI 2 Gateway, KNX Secure, 1-fach.DALI2 zertifiziertes KNX/DALI Gateway zur Ansteuerung von maximal 64 DALI-Geräten. Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209.Das DALI Gateway ermöglicht eine Farbsteuerung über RGB, RGBW oder HSV. In den Farbräumen RGB ist die Steuerung der Farbe über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte möglich. Im Farbraum HSV bietet das DALI Gateway getrennte Objekte zur absoluten Steuerung der Lichtfarbe durch Farbwinkel (H), Sättigung (S) und Helligkeitswert (V). Das Produkt KNX DALI-Gateway stellt den DALI-Master eines kompletten DALI-Systems dar. Die am Gateway vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gateway mit der KNX-Busspannung versorgt wird oder es mit der ETS projektiert ist. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Das Gateway erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (z.B. DALI-EVGs) entweder zentral oder gruppenweise in max. 32 KNX-Gruppen. Eine KNX-Gruppe entspricht einem KNX-Aktorkanal. Ferner können 16 Lichtszenen konfiguriert und abgerufen werden.Die Inbetriebnahme erfolgt mit der ETS und einer zusätzlichen Device Configuration App (DCA). Es können alle 32 KNX-Gruppen per Handbedienung manuell gesteuert werden. Es erfolgt eine Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und Handbetrieb. Die Zentrale Schaltfunktion und eine Sperrfunktion für jede Gruppe sind möglich. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Der Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software ist möglich. Im Auslieferungszustand ist der Baustellenbetrieb aktiviert und die Bedienung der DALI-Gruppen mit Tastenfeld möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert Die Anzeige der aktuellen KNX-Gruppe erfolgt mit einem zweiziffrigen LED-Display. Es werden nur die KNX-Gruppen angezeigt, die auch projektiert sind. Funktion: Schalten EIN/AUS, Dimmen, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung, Meldung Betriebszustand und Einbindung des Geräts in DALI-Notlichtsysteme. Das DALI-Gateway verfügt über editierbare Human Centric Lighting (HCL) Sequenzen für Laden und Einzelhandel, Lernen, Gesundheit und Pflege sowie Büroarbeit mit automatischem Tagesfarbverlauf. Möglichkeit von Remote Firmware Updates über ETS App. Programmierung über ETS (ab Version 5.7.7).
KNX, DALI, ETS, KNX Secure, Beleuchtungssteuerung, Beleuchtungstechnik, Beleuchtungsgruppen, Tunable White, DALI2, DT8, DALI Broadcast, DALI Vorschaltgerät, DALI Gateway 1fach
Hersteller: Hager
Hersteller-Artikelnummer: TYFS671D
EAN Barcode: 3250610050224
ETIM Klassifizierung: Bussystem-Systemschnittstelle/Medien-Gateway
Produktionsland: Hergestellt in Deutschland, Made in Germany
Visualisierung: ja
Mit LED-Anzeige: ja
Ausführung: Schnittstelle Beleuchtungssystem/DALI
Spannungsart: DC
Montageart: REG
Max. Anzahl der Geräte pro Kanal: 64
Anzahl der Kanäle: 1
Andere Bussysteme: ohne
Bussystem KNX: ja
Schutzart (IP): IP20
Breite in Teilungseinheiten: 4
Betriebsspannung: 110 - 240V
Updatefähig: ja
Leistungsaufnahme: 6W
KNX/DALI 2 Gateway, KNX Secure, 1-fach.DALI2 zertifiziertes KNX/DALI Gateway zur Ansteuerung von maximal 64 DALI-Geräten. Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209.Das DALI Gateway ermöglicht eine Farbsteuerung über RGB, RGBW oder HSV. In den Farbräumen RGB ist die Steuerung der Farbe über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte möglich. Im Farbraum HSV bietet das DALI Gateway getrennte Objekte zur absoluten Steuerung der Lichtfarbe durch Farbwinkel (H), Sättigung (S) und Helligkeitswert (V). Das Produkt KNX DALI-Gateway stellt den DALI-Master eines kompletten DALI-Systems dar. Die am Gateway vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gateway mit der KNX-Busspannung versorgt wird oder es mit der ETS projektiert ist. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Das Gateway erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (z.B. DALI-EVGs) entweder zentral oder gruppenweise in max. 32 KNX-Gruppen. Eine KNX-Gruppe entspricht einem KNX-Aktorkanal. Ferner können 16 Lichtszenen konfiguriert und abgerufen werden.Die Inbetriebnahme erfolgt mit der ETS und einer zusätzlichen Device Configuration App (DCA). Es können alle 32 KNX-Gruppen per Handbedienung manuell gesteuert werden. Es erfolgt eine Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und Handbetrieb. Die Zentrale Schaltfunktion und eine Sperrfunktion für jede Gruppe sind möglich. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Der Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software ist möglich. Im Auslieferungszustand ist der Baustellenbetrieb aktiviert und die Bedienung der DALI-Gruppen mit Tastenfeld möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert Die Anzeige der aktuellen KNX-Gruppe erfolgt mit einem zweiziffrigen LED-Display. Es werden nur die KNX-Gruppen angezeigt, die auch projektiert sind. Funktion: Schalten EIN/AUS, Dimmen, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung, Meldung Betriebszustand und Einbindung des Geräts in DALI-Notlichtsysteme. Das DALI-Gateway verfügt über editierbare Human Centric Lighting (HCL) Sequenzen für Laden und Einzelhandel, Lernen, Gesundheit und Pflege sowie Büroarbeit mit automatischem Tagesfarbverlauf. Möglichkeit von Remote Firmware Updates über ETS App. Programmierung über ETS (ab Version 5.7.7).
KNX, DALI, ETS, KNX Secure, Beleuchtungssteuerung, Beleuchtungstechnik, Beleuchtungsgruppen, Tunable White, DALI2, DT8, DALI Broadcast, DALI Vorschaltgerät, DALI Gateway 1fach
Angaben gem. Hersteller EU-Produktsicherheitsrichtlinie: Hager, Hager Vertriebsgesellschaft mbH & Co. KG, info@hager.de, Zum Gunterstal, 66440 Blieskasten, DE
