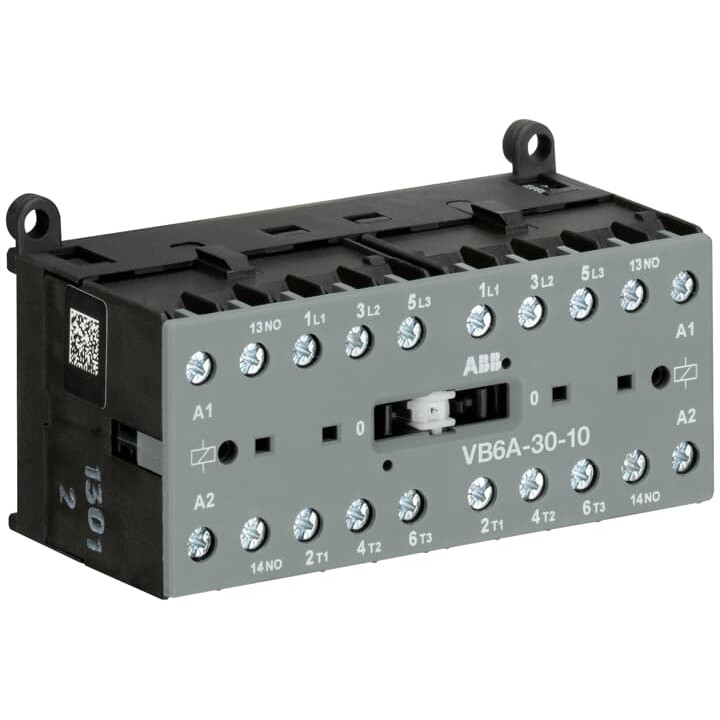

Hersteller: ABB
Hersteller-Artikelnummer: GJL1211911R8100
Hersteller-Code: VB6A-30-10-80
EAN Barcode: 4013614153211
ETIM Klassifizierung: Schützkombination
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Funktion: Wendeschütz
Tragschienenmontage möglich: ja
Bemessungssteuerspeisespannung AC 50 Hz: 220 - 240
Bemessungssteuerspeisespannung AC 60 Hz: 220 - 240
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Spannungsart der Betriebsspannung: AC
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Betriebsspannung DC: 2.5 - 2.5
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 6
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9
Bemessungsbetriebsleistung bei AC-3, 400 V: 4
Bemessungsbetriebsleistung NEMA: 1.4914
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): 1
Breite: 96.2
Höhe: 57.5
Tiefe: 46.7
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
