Hersteller: ABB
Hersteller-Artikelnummer: 2TLA020051R5700
Hersteller-Code: Adam OSSD-Info M12-8
EAN Barcode: 7350024480368
ETIM Klassifizierung: Magnetischer Näherungsschalter
Produktionsland: PL - Hergestellt in Europa, Made in EU
Anzahl der Halbleiter-Ausgänge mit Meldefunktion: 1
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion: 0
Art der Betätigung: Transponder
Ausführung des elektrischen Anschlusses: Steckverbinder M12
Ausführung des Schaltausgangs: PNP
Breite des Sensors: 30
Höhe des Sensors: 75.2
Länge des Sensors: 12
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Gehäusebauform: Sonderbauform
Werkstoff des Gehäuses: Kunststoff
Beschichtung Gehäuse: unbeschichtet
Gesicherter Schaltabstand AUS: 25
Gesicherter Schaltabstand EIN: 10
SIL nach IEC 61508: 3
Performance Level nach EN ISO 13849-1: Level e
Max. Ausgangsstrom am sicheren Ausgang: 0.05
Umgebungstemperatur: -40 - 70
Mechanische Einbaubedingung für Sensor: nicht bündig
Bemessungsversorgungsspannung DC: 24 - 24
Spannungsart: DC
Quer-/Kurzschlusserkennung möglich: ja
Schaltabstand: 15
Mit Überwachungsfunktion nachgeschalteter Geräte: ja
Geeignet für Sicherheitsfunktionen: ja
Mit Statusanzeige: ja
Schutzart (IP): IP67

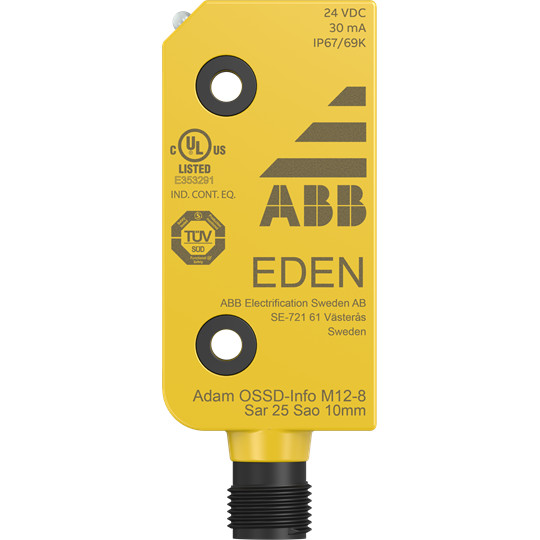

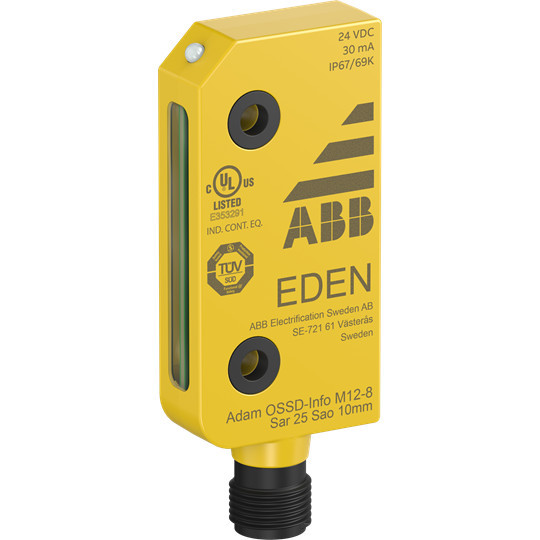

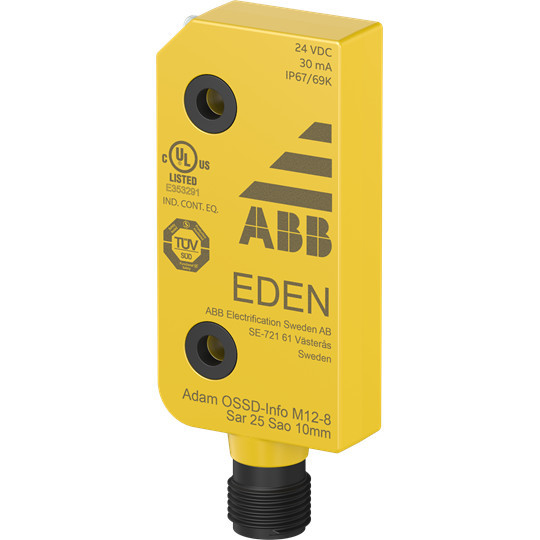

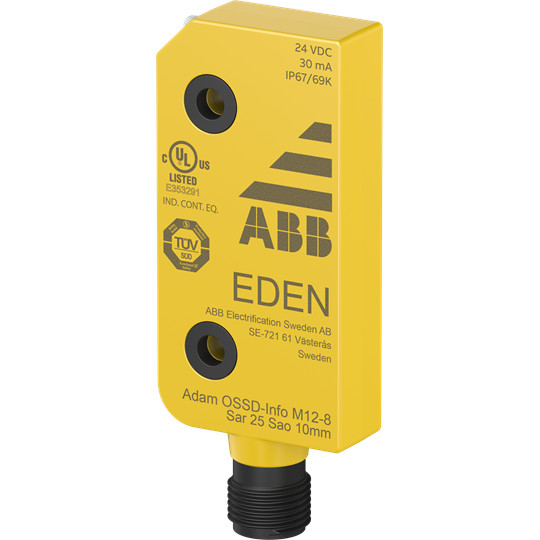

Eden DYN (auch mit StatusBus), OSSD und AS-i sind berührungslose Sicherheitssensoren mit Codierung, bestehend aus Adam und Eva. Eden wird an verriegelten Schutzeinrichtungen wie Türen, Toren und Hauben und für die sichere Positionserfassung eingesetzt. Sie sind hervorragend geeignet für raue Umgebungen, haben IP69K und einen Temperaturbereich von -40 bis +70 °C. Es gibt Ausführungen mit eingebauter, überwachter Rückstellung mit Rückstellungsanzeige. Eden DYN ist für einkanalige DYNlink-Sicherheitskreise mit Vital oder Pluto geeignet. Eden OSSD für zweikanalige Sicherheitskreise mit Sicherheitsrelais oder Sicherheits-SPS. Eden AS-i werden direkt am AS-i-Bus betrieben. Eden entspricht Bauart 4, wahlweise mit hoher oder niedriger Kodierungsstufe nach EN ISO 14119 und erreicht bis PLe (EN ISO 13849-1) bzw. SIL3 (EN 61508, EN 62061), auch bei Reihenschaltung/ Kaskadierung von bis zu 30 Sensoren. Variable Montage und 360 °-Abtastung sind möglich.
