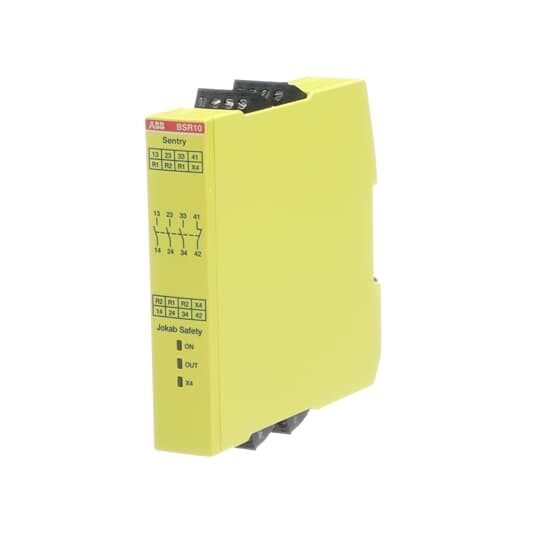

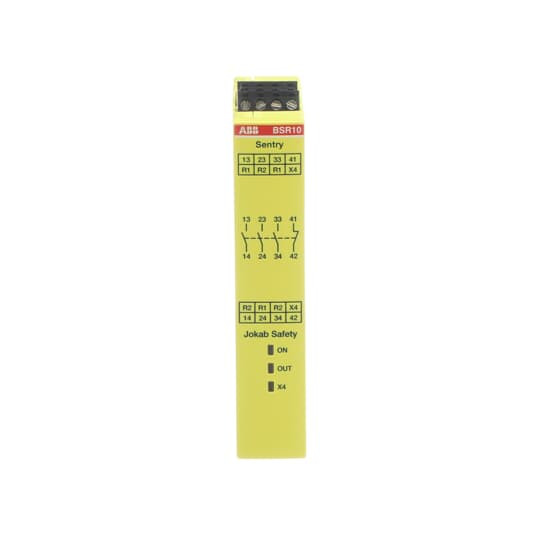

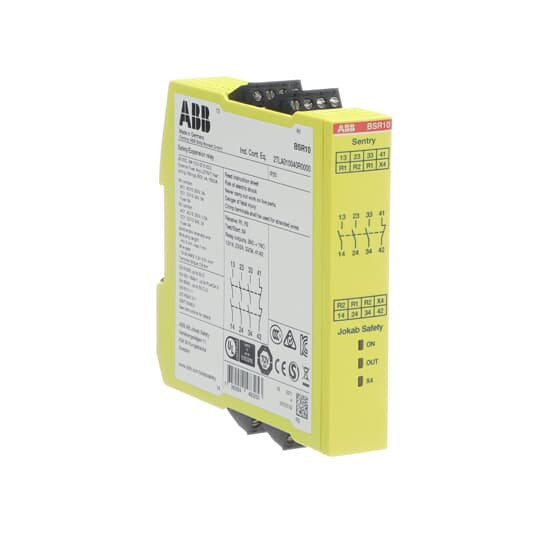

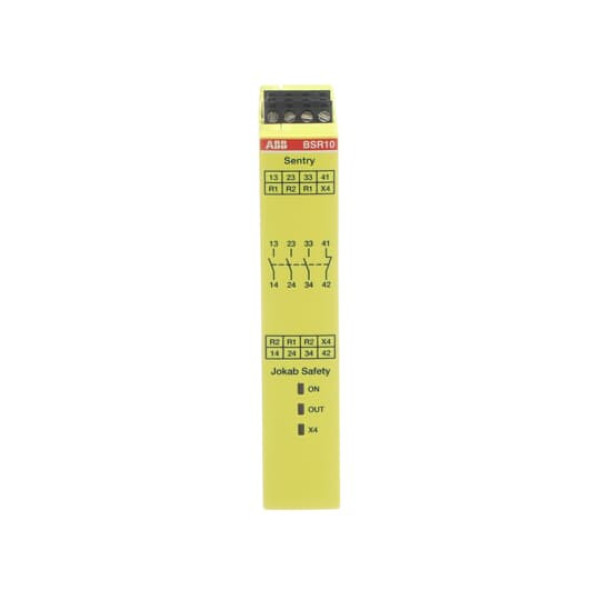

Hersteller: ABB
Hersteller-Artikelnummer: 2TLA010040R0000
Hersteller-Code: Sentry BSR10
EAN Barcode: 7350024483253
ETIM Klassifizierung: Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Ausführung: Erweiterungsgerät
Tragschienenmontage möglich: ja
Mit abnehmbaren Klemmen: ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Spannungsart der Versorgungsspannung: DC
Geeignet zur Überwachung von Positionsschaltern: ja
Geeignet zur Überwachung von NOT-AUS-Kreisen: ja
Geeignet zur Überwachung von Ventilen: ja
Geeignet zur Überwachung von Magnetschaltern: ja
Geeignet zur Überwachung von Näherungsschaltern: ja
Auswertung der Eingänge: ein- und zweikanalig
Leistungsaufnahme: 2
Mit Starteingang: ja
Mit Rückführkreis: ja
Rückfallverzögerung: 20 - 20
Steuerspannungsart 1: DC
Steuerspannung 1: 24 - 24
Steuerspannungsart 2: DC
Steuerspannung 2: 24 - 24
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 4
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
Spannungsart der Betriebsspannung: DC
Betriebsspannung DC: 24 - 24
Bemessungsschaltstrom: 5
Sicherheitstyp nach IEC 61496-1: ohne
Stoppkategorie nach IEC 60204: 0
Performance Level nach EN ISO 13849-1: Level e
SIL nach IEC 61508: 3
Mit Zulassung nach UL: ja
Breite: 22.5
Höhe: 120
Tiefe: 120
EFDE0031: ja
Die Baureihe Sentry von ABB umfasst das gesamte Spektrum an Sicherheitsrelais, von Basismodellen für einfache Sicherheitsanwendungen oder zur Vervielfachung von Sicherheitsausgängen, bis hin zu hochflexiblen Universalmodellen mit extrem genauen Timerfunktionen. Die Baureihe deckt damit alle Anforderungen an Sicherheitsapplikationen ab. Manueller oder automatischer Reset kann einfach über einen Schalter an der Vorderseite der Relais gewählt werden. Die neue Multi-Reset-Funktion ermöglicht das Zurücksetzen von bis zu 10 Sicherheitsrelais Sentry mit nur einem Reset-Taster. Die Basismodelle BSR sind z.B. für Not-Halt-Abschaltungen oder zur Erweiterung von Sicherheitsausgängen geeignet. Die Einzelfunktionsmodelle SSR eignen sich für Einsatzgebiete wie die Überwachung von Kontakten und OSSD-Signalen oder für Zweihandschaltungen. Die Sicherheitstimer TSR zeichnen sich durch seine sehr hohe Genauigkeit von besser als 1 % aus, und die Universalmodelle USR für alle gängigen Sicherheitsanwendungen bieten zusätzlich Anzeige-und Konfigurationsmöglichkeiten.
ABB Vorgänger-Artikelnummer: 1SAR501031R0001, 1SAR501020R0003, 1SAR501020R0001
