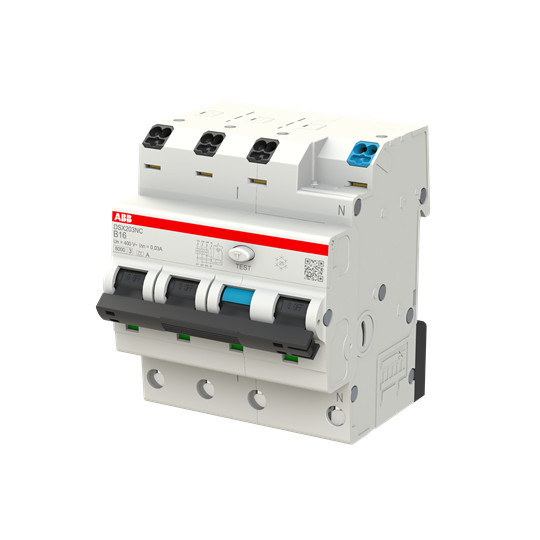

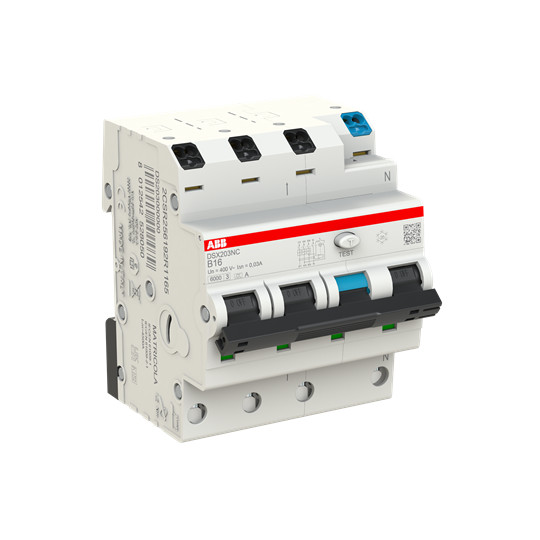

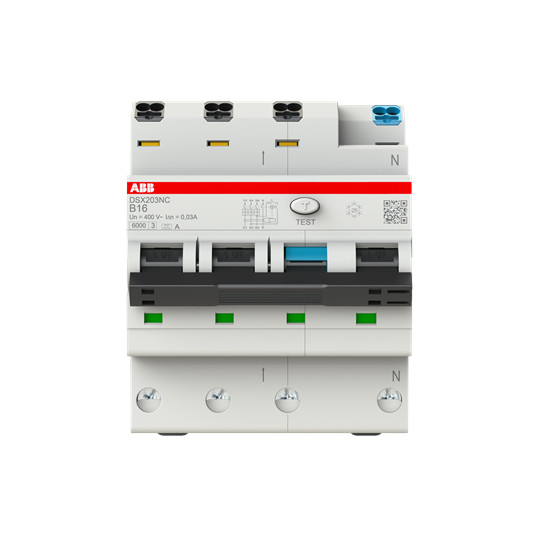

Hersteller: ABB
Hersteller-Artikelnummer: 2CSR256192R1165
Hersteller-Code: DSX203NC B16 A30
EAN Barcode: 8012542528050
ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter
Produktionsland: IT - Hergestellt in Europa, Made in EU
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 3
Bemessungsspannung: 400
Bemessungsisolationsspannung Ui: 500
Bemessungsstoßspannungsfestigkeit Uimp: 4
Bemessungsstrom: 16
Bemessungsfehlerstrom: 0.03
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Verlustleistung: 11.5
Abschaltcharakteristik: unverzögert
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: B
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 - 55
Breite in Teilungseinheiten: 4
Einbautiefe: 69
Schutzart (IP): IP2X
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20)Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die PhasenschieneZahlreiche Zulassungen machen den DSX203NC fit für den Einsatz in Haushalts- und GewerbeanwendungenBemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau.RCBO DSX203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
