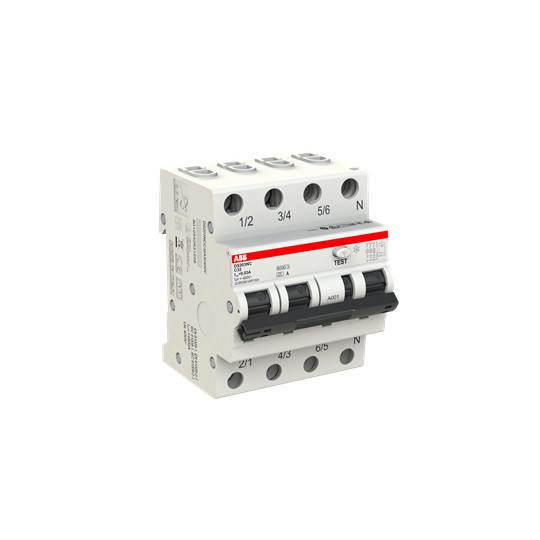

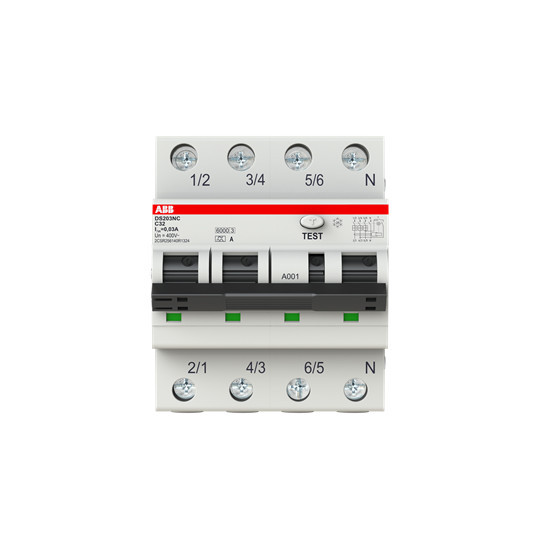

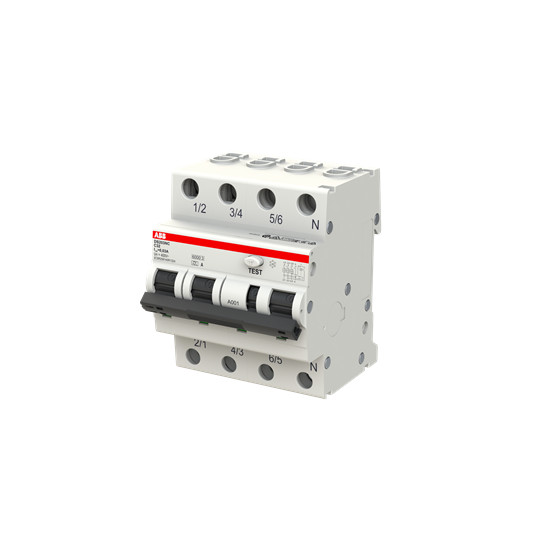

Hersteller: ABB
Hersteller-Artikelnummer: 2CSR256140R1324
Hersteller-Code: DS203NC C32 A30
EAN Barcode: 8012542831228
ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter
Produktionsland: IT - Hergestellt in Europa, Made in EU
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 3
Bemessungsspannung: 415
Bemessungsisolationsspannung Ui: 500
Bemessungsstoßspannungsfestigkeit Uimp: 4
Bemessungsstrom: 32
Bemessungsfehlerstrom: 0.03
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Verlustleistung: 15.1
Bemessungsabschaltvermögen nach EN 61009: 6
Bemessungsabschaltvermögen nach IEC 60947-2: 10
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
Abschaltcharakteristik: unverzögert
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: ja
Mit Verriegelungsvorrichtung: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 - 55
Breite in Teilungseinheiten: 4
Einbautiefe: 69
Schutzart (IP): IP2X
Anschließbarer Leiterquerschnitt eindrähtig: 25 - 25
Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 25
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz.Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen.RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
ABB Vorgänger-Artikelnummer: 2CSR256040R1324, 2CCL464111E0324
Angaben gem. Hersteller EU-Produktsicherheitsrichtlinie: ABB, ABB Asea Brown Boveri Ltd, contact.center@de.abb.com, Affolternstrasse 44, 8050 Zurich, CH
