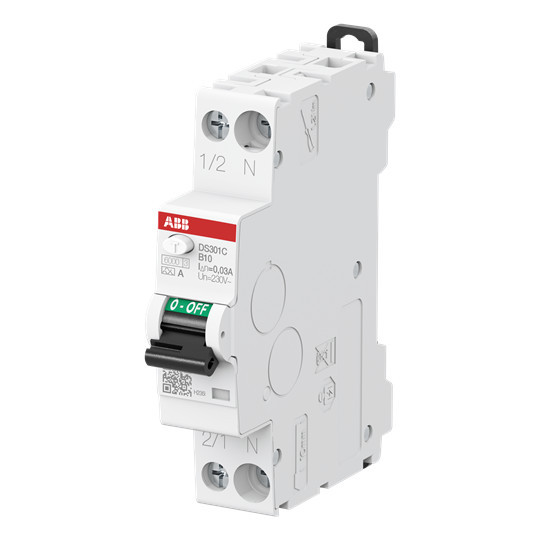

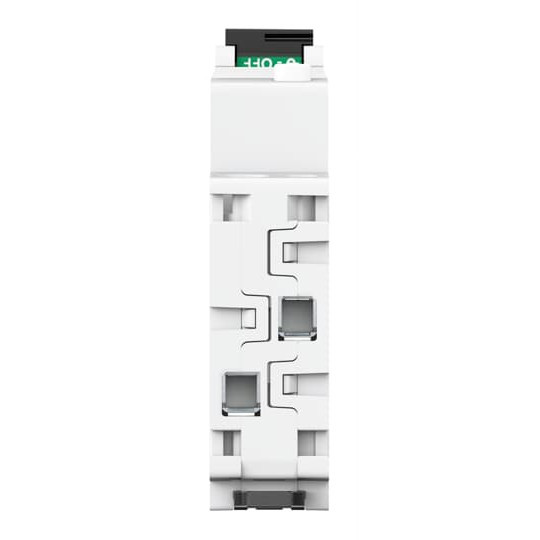

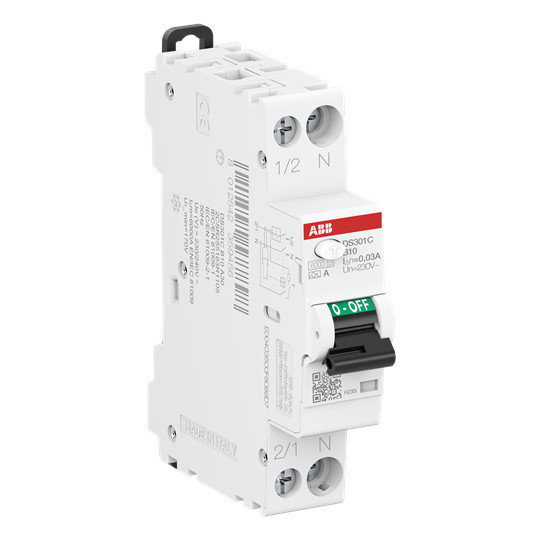

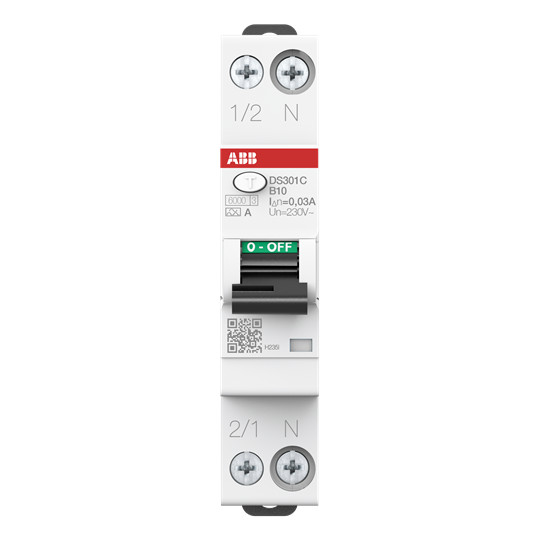

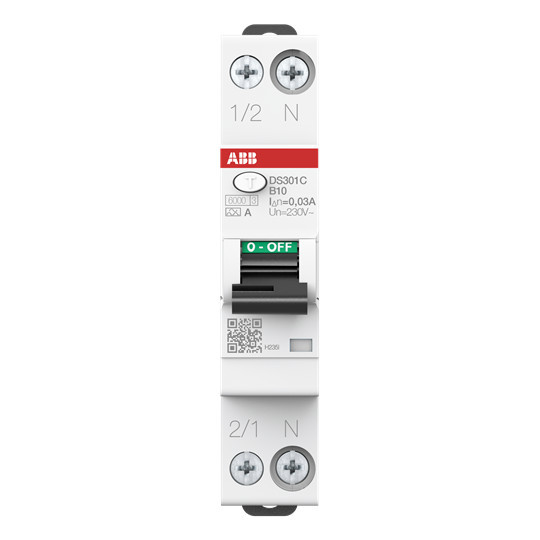

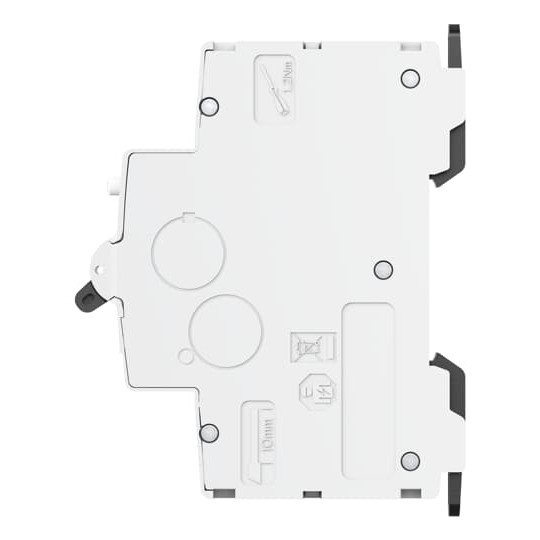

ABB DS301CA-B10/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B10, 30mA 1 Teilungseinheit

Hersteller: ABB
Hersteller-Artikelnummer: 2CSR255163R1105
Hersteller-Code: DS301C B10 A30
EAN Barcode: 8012542359456
ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter
Produktionsland: IT - Hergestellt in Europa, Made in EU

Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 240
Bemessungsisolationsspannung Ui: 500
Bemessungsstoßspannungsfestigkeit Uimp: 4
Bemessungsstrom: 10
Bemessungsfehlerstrom: 0.03
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Verlustleistung: 2.6
Bemessungsabschaltvermögen nach EN 61009: 6
Bemessungsabschaltvermögen nach IEC 60947-2: 6
Bemessungsschaltvermögen Icn nach EN 61009-1: 6
Abschaltcharakteristik: unverzögert
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: B
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 - 55
Breite in Teilungseinheiten: 1
Einbautiefe: 17.6
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 1.5 - 16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 - 16

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21)Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C AuslösecharakteristikBemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kARCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
