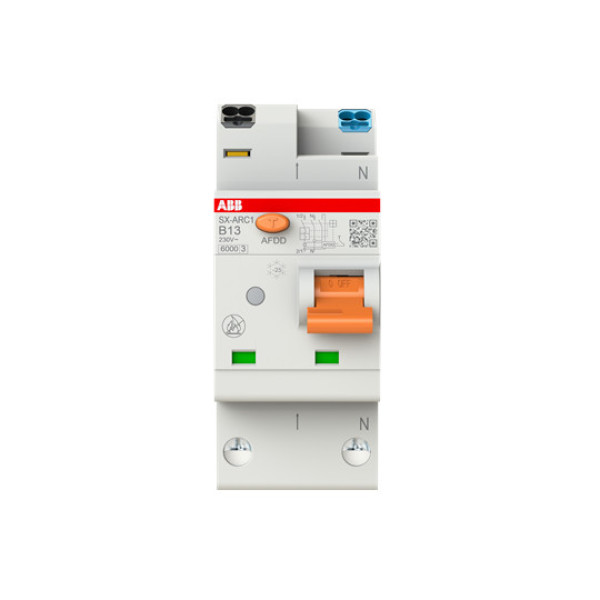

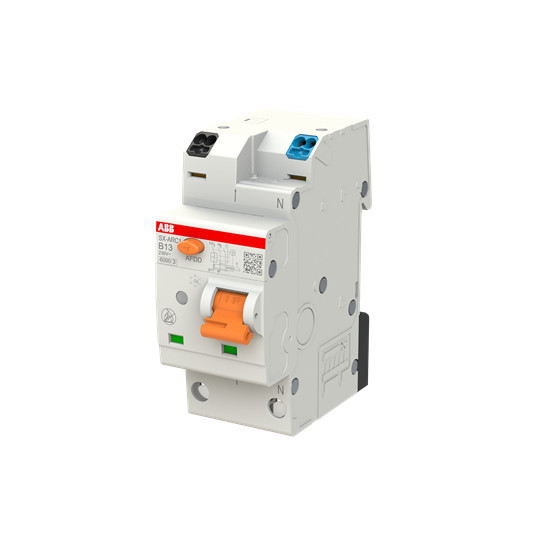

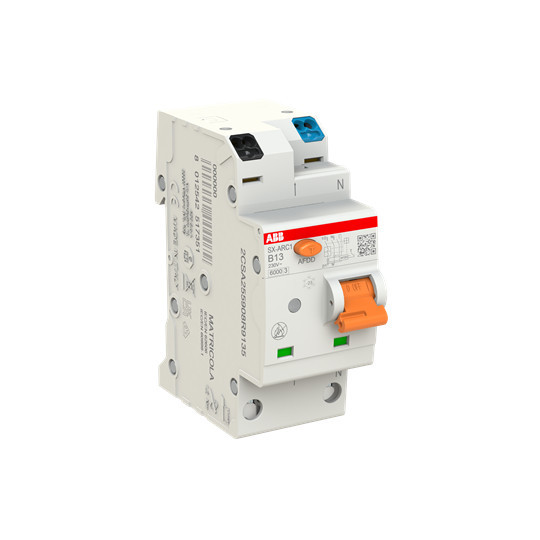

ABB AFDD+LS SX-ARC1-B13, 6kA, 1P+N, 2TE Fehlerlichtbogen-Schutzeinrichtung + LS

Hersteller: ABB
Hersteller-Artikelnummer: 2CSA255908R9135
Hersteller-Code: SX-ARC1 B13
EAN Barcode: 8012542517351
ETIM Klassifizierung: Leitungsschutzschalter mit Zusatzeinrichtung
Produktionsland: IT - Hergestellt in Europa, Made in EU

Auslösecharakteristik: B
Polzahl: 2
Bemessungsstrom: 13
Bemessungsspannung: 230
Bemessungsabschaltvermögen nach EN 60898: 7.5
Bemessungsabschaltvermögen nach IEC 60947-2: 7.5
Spannungsart: AC
Energiebegrenzungsklasse: 3
Frequenz: 50 - 60
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 2
Einbautiefe: 69
Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
Schutzart (IP): IP40
EFDE0025: 1

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED-Indikator, um die Ursache der Auslösung zu identifizierenIhre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werdenBemessungsschaltvermögen nach IEC/EN 60898-1 Icn = 6 kAAFDD+MCB SX-ARC1 ist 1polig geschützt (LS), 2polig schaltend.
