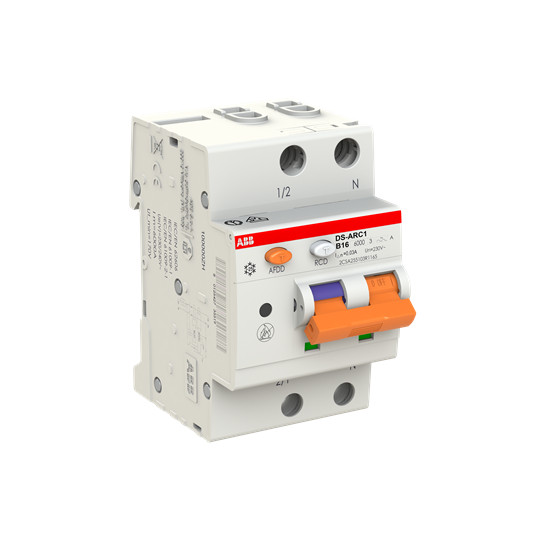

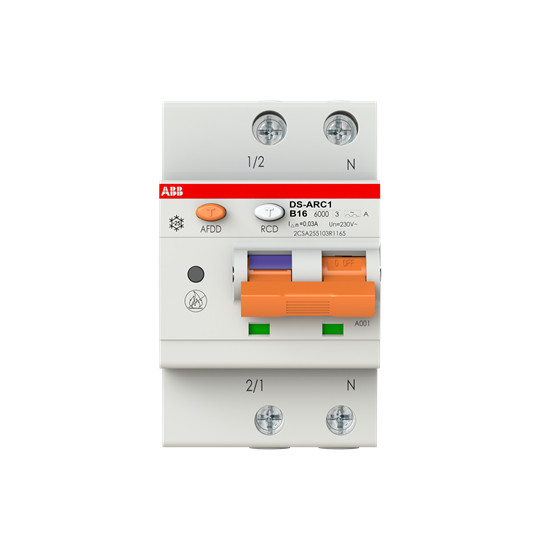

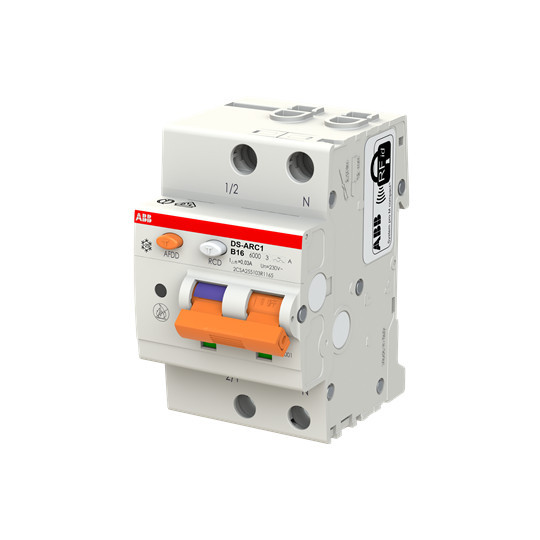

ABB AFDD+FI/LS DS-ARC1A-B16/0,03, 6kA, 3TE Fehlerlichtbogen-Schutzeinrichtung+FI/LS

Hersteller: ABB
Hersteller-Artikelnummer: 2CSA255103R1165
Hersteller-Code: DS-ARC1 B16 A30
EAN Barcode: 8012542735519
ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung
Produktionsland: IT - Hergestellt in Europa, Made in EU

Polzahl: 2
Bemessungsspannung: 240
Bemessungsstrom: 16
Bemessungsfehlerstrom: 0.03
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 6
Bemessungsabschaltvermögen nach IEC 60947-2: 7.5
Frequenz: 50
Auslösecharakteristik: B
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 3
Einbautiefe: 69
Schutzart (IP): IP40

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter (RCBO) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.Verpflichtende Einsatzgebiete nach der DIN VDE 0100-420 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung.Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlenLED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubarBemessungsschaltvermögen nach IEC/EN 61009 Icn=6kA.AFDD+RCBO DS-ARC1 ist 1polig geschützt (LS), 2polig schaltend.
