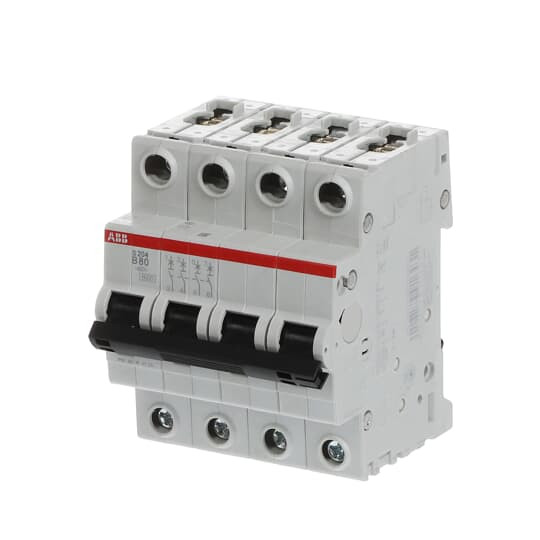

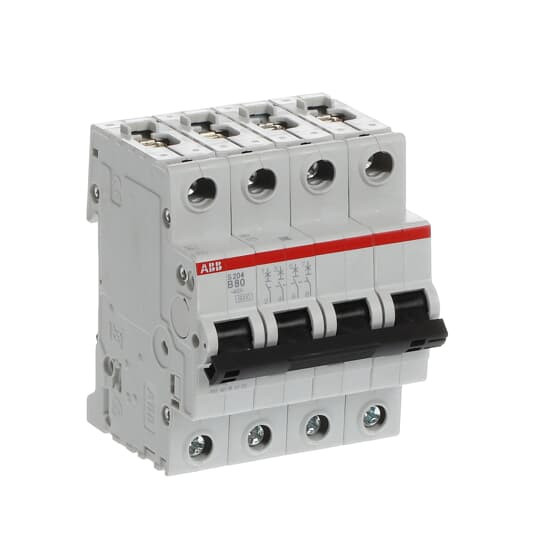

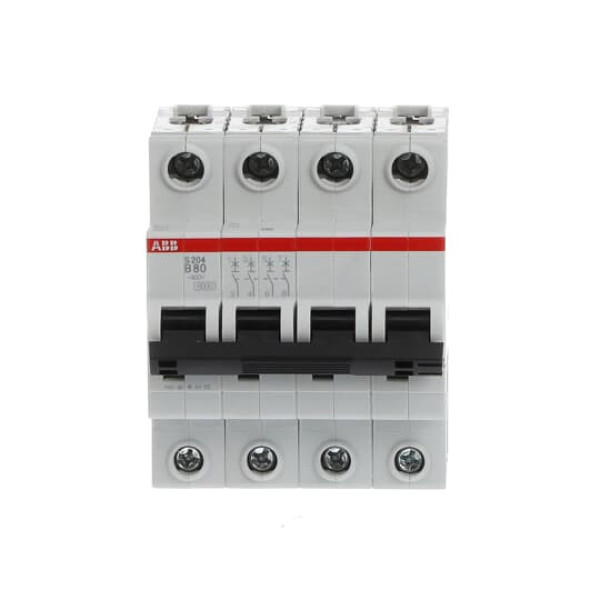

ABB S204-B80 Sicherungsautomat B-Char., 6kA, 80A, 4P, Made in Germany

Hersteller: ABB
Hersteller-Artikelnummer: 2CDS254001R0805
Hersteller-Code: S204-B80
EAN Barcode: 4016779916431
ETIM Klassifizierung: Leitungsschutzschalter
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany

Einbautiefe: 69
Auslösecharakteristik: B
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 80
Bemessungsspannung: 400
Bemessungsisolationsspannung Ui: 440
Bemessungsstoßspannungsfestigkeit Uimp: 4
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6
Spannungsart: AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6
Frequenz: 50 - 60
Verlustleistung: 32.4
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 4
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -25 - 55
Anschließbarer Leiterquerschnitt mehrdrähtig: 4 - 35
Anschließbarer Leiterquerschnitt eindrähtig: 2.5 - 50

Die Sicherungsautomaten der Baureihe S 200 80A-100A schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1 und DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 50 mm2 können direkt an das Gerat über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerat wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

ABB Vorgänger-Artikelnummer: GHS2840001R0805
