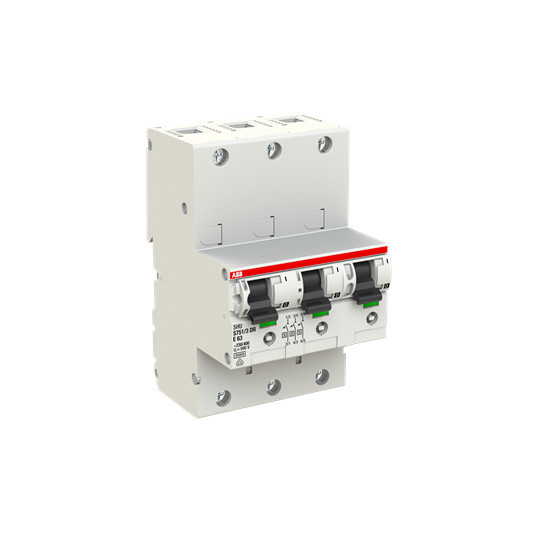

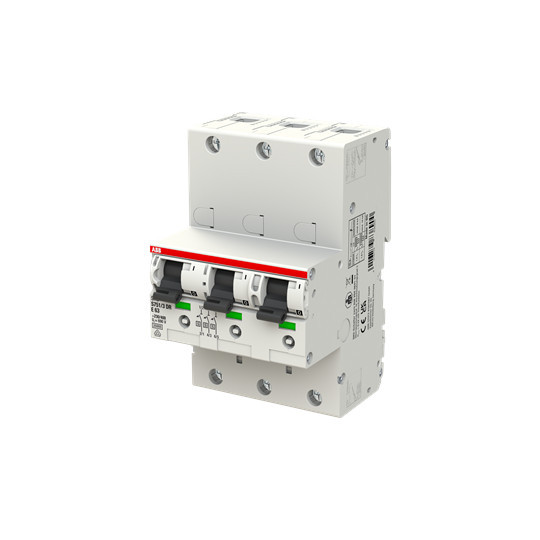

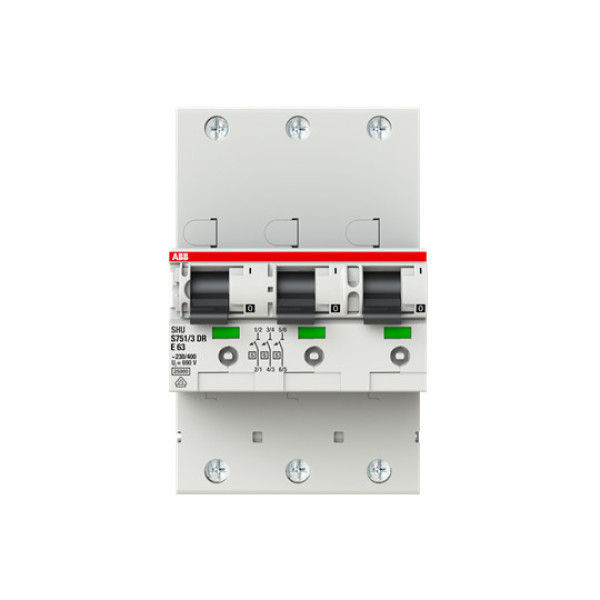

Hersteller: ABB
Hersteller-Artikelnummer: 2CDH781001R2632
Hersteller-Code: S751/3DR-E63
EAN Barcode: 4016779838900
ETIM Klassifizierung: Selektiver Hauptleitungsschutzschalter
Produktionsland: BG - Hergestellt in Europa, Made in EU
Polzahl: 3
Bemessungsstrom: 63
Bemessungsisolationsspannung Ui: 690
Bemessungsabschaltvermögen: 25
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Montageart: DIN-Schiene
Schutzart (IP): IP20
EFDE0025: 3
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
