Hersteller: ABB
Hersteller-Artikelnummer: 2CDG110220R0011
Hersteller-Code: HCC/S2.2.1.1
EAN Barcode: 4016779011631
ETIM Klassifizierung: Bussystem-Heizungsaktor
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Bussystem KNX: ja
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 8
Mit Busankopplung: ja
Stellgröße stetig: ja
Ventilschutzfunktion: ja
Anzahl der digitalen Eingänge: 10
Anzahl der Ausgänge: 4
Max. Ausgangsstrom: 0.5
Schaltspannung: 24 - 230
Schutzart (IP): IP20

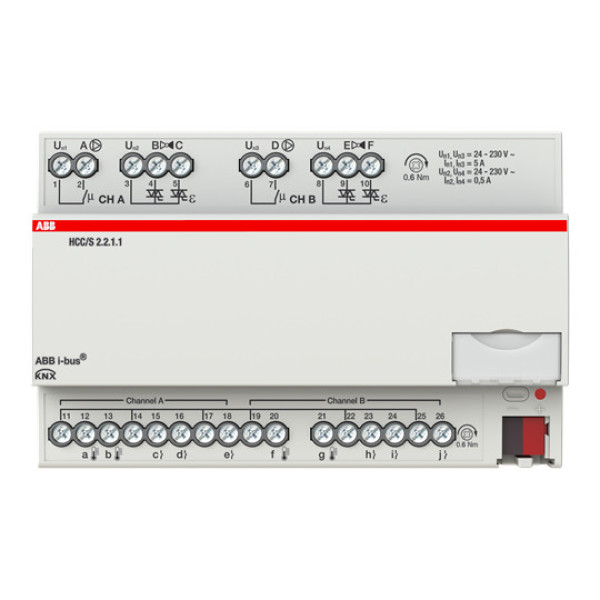

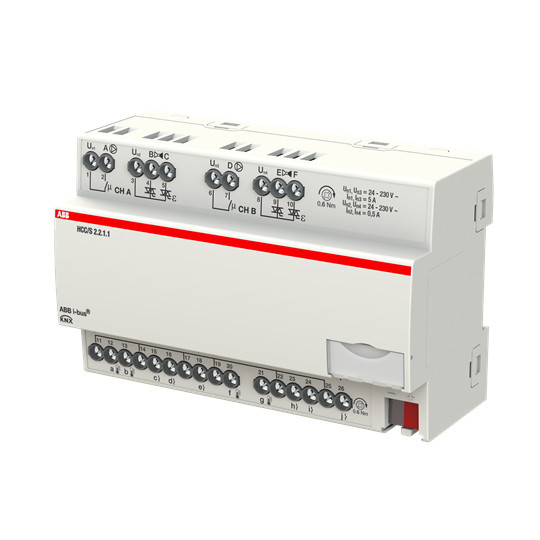

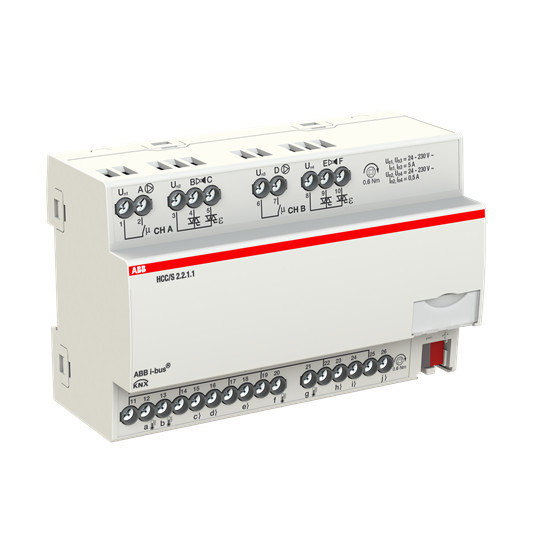

Für die Regelung eines Heiz- oder Kühlkreises.Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises.Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe.Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden.Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet.Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werdenProduktreihe: KNX
