Hersteller: ABB
Hersteller-Artikelnummer: 1SVR560731R3701
Hersteller-Code: CM-UFD.M31M
EAN Barcode: 4013614521126
ETIM Klassifizierung: Spannungsüberwachungsgerät
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Ausführung des elektrischen Anschlusses: Schraubanschluss
Externe Stromversorgung erforderlich: ja
Spannungsart der Versorgungsspannung: AC/DC
Versorgungsspannung AC 50 Hz: 24 - 240
Versorgungsspannung AC 60 Hz: 24 - 240
Versorgungsspannung DC: 24 - 240
Spannungsmessbereich 1: 0 - 540
Spannungsmessbereich 2: 0 - 540
Spannungsart des Messbereichs: AC
Ansprechwert Spannung: 0 - 540
1-Phasen-Unterspannung möglich: ja
3-Phasen-Unterspannung möglich: ja
1-Phasen-Überspannung möglich: ja
3-Phasen-Überspannung möglich: ja
1-Phasen-Fenster möglich: ja
3-Phasen-Fenster möglich: ja
Min. einstellbare Ansprechverzögerungszeit: 1
Min. einstellbare Rückfallverzögerungszeit: 1
Betriebsspannung AC 50 Hz: 230 - 230
Betriebsspannung AC 60 Hz: 230 - 230
Bemessungsschaltstrom: 4
Breite: 108
Höhe: 90
Tiefe: 67

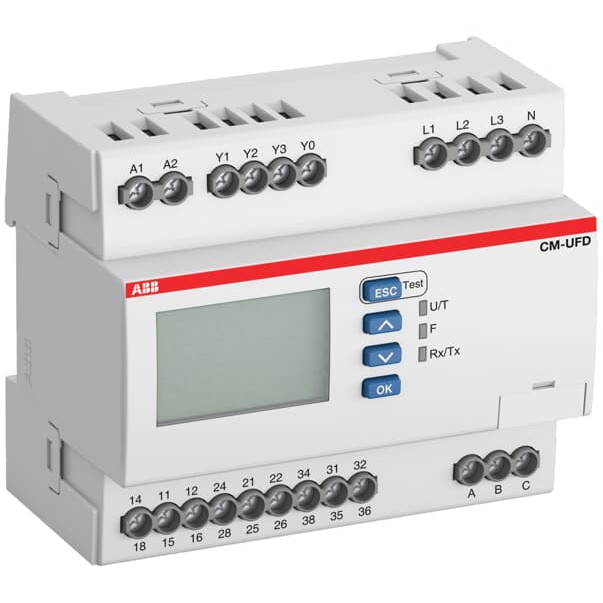

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF FrequenzgradientenüberwachungIntegrierte Modbus RTU Kommunikations-Schnittstelle.
