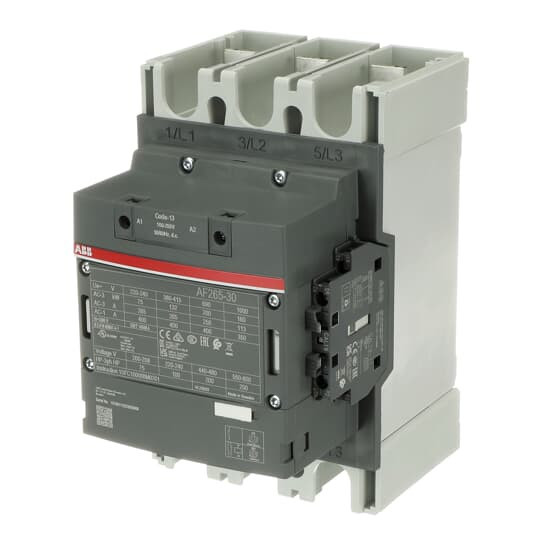

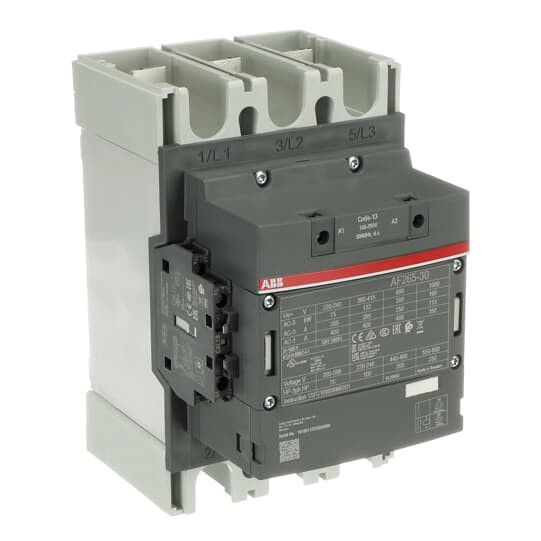

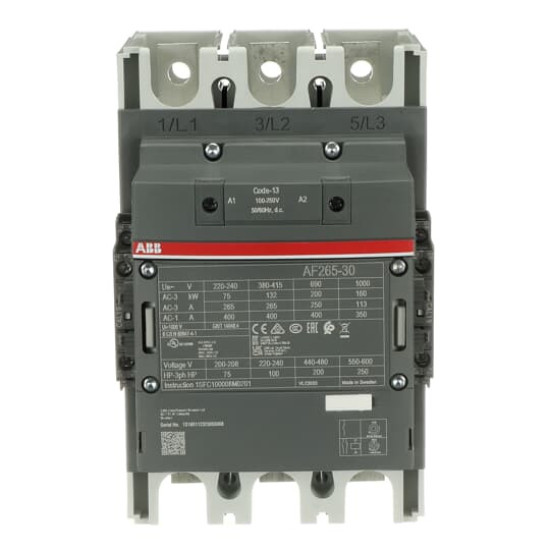

ABB AF265-30-22-13 Schütz 100-250V 50/60Hz / DC

Hersteller: ABB
Hersteller-Artikelnummer: 1SFL547002R1322
Hersteller-Code: AF265-30-22-13
EAN Barcode: 7320500481196
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Produktionsland: SE - Hergestellt in Europa, Made in EU

Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250
Bemessungssteuerspeisespannung DC: 100 - 250
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 1000 - 1000
Betriebsspannung AC 60 Hz: 1000 - 1000
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 400
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 265
Bemessungsbetriebsleistung bei AC-3, 400 V: 132
Bemessungsbetriebsleistung NEMA: 74.57
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Breite: 140
Höhe: 225
Tiefe: 180

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
