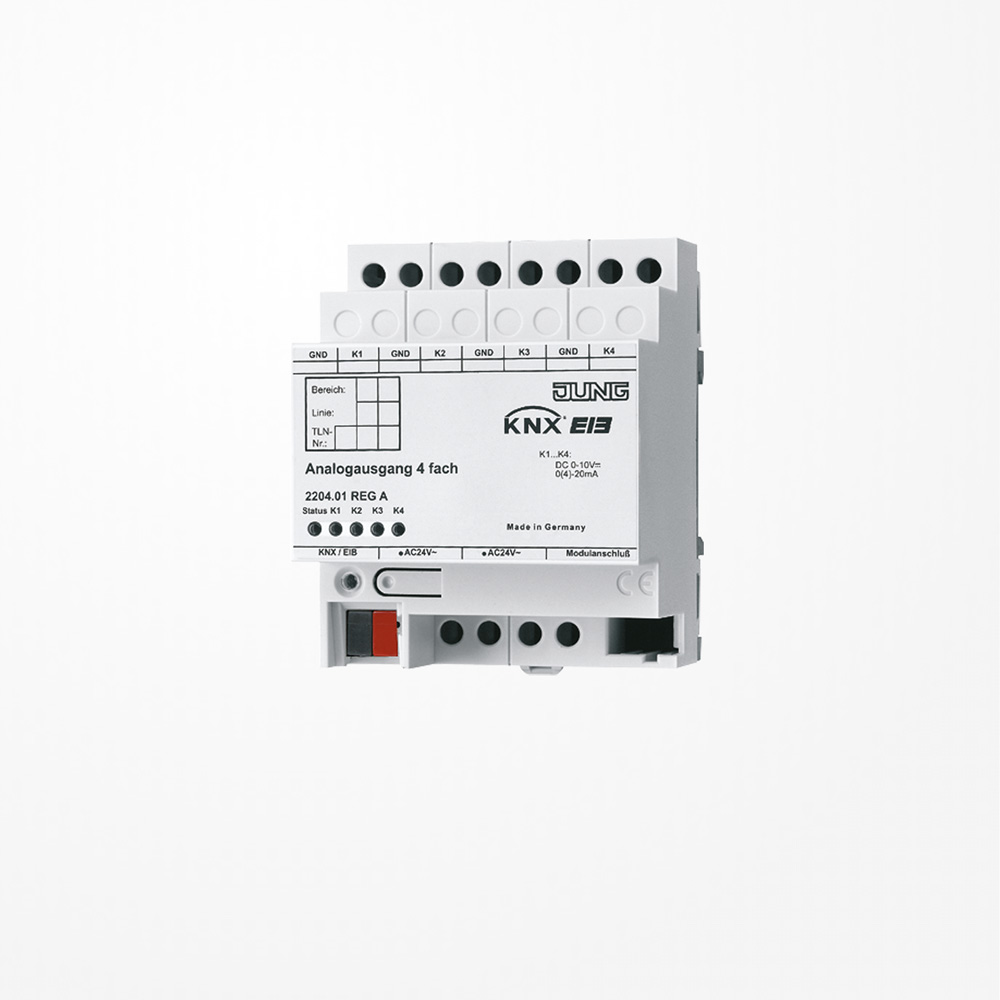

Jung 2204.01REGA KNX Analogausgang 4fach

Jung 2204.01REGA KNX Analogausgang 4fach

• Hersteller: Albrecht Jung GmbH & Co. KG
• Hersteller-Artikelnummer: 2204.01REGA
• EAN Barcode: 4011377999770
• ETIM Klassifizierung: Bussystem-Analogaktor
• Produktionsland: Hergestellt in Deutschland, Made in Germany

Bussystem KNX: ja
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 4
Mit Busankopplung: ja

REG-Gehäuse 4 TETS-Produktfamilie AusgabProdukttyp Analogausgang 4facDer Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10FunktioDer KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale umDiese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmenDie Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 ... 1 V, 0 ... 10 VStromsignale: 0 ... 20 mA, 4 ... 20 mSpannungsausgänge werden auf Kurzschluss überwachtDer Ausgangszustand wird durch Status-LEDs angezeigtMit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen SystemsteckerDie Ausgangsgrößen können zwangsgeführt werdenNicht benötigte Ausgänge lassen sich abschaltenAnschließbare Analog-AktoreKeine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die Ausgänge anschließenKeine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleistenStromausgänge dürfen mit max. 500 O belastet werdenSpannungsausgänge müssen mit min. 1 kO belastet werdenDie Klemmen GND der Ausgänge K1 ... K4 sind intern miteinander verbundenBei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
